万用表测量五色环电阻显示阻值为无穷大什么原因

来源:电工天下   编辑:小电工发布时间:2022-01-06 06:25:55

五色环电阻显示阻值为无穷大

在使用万用表测量五色环电阻,显示的阻值为无穷大,可能的原因如下:

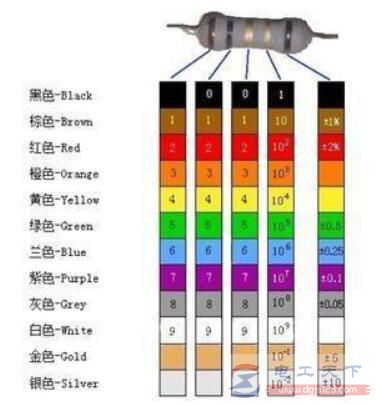

1、该电阻为数十MΩ以上的高阻电阻,一般的数字万用表只能测量20MΩ以下的电阻,如果被测电阻超过万用表的最大测量范围,万用表会显示“1”(即溢出)。可以先看下电阻的第四道色环是不是绿色或蓝色,以确认该电阻是否为高阻电阻。

2、被测电阻的导电膜开路损坏,就会测量不出阻值,有时显示阻值就为无穷大。

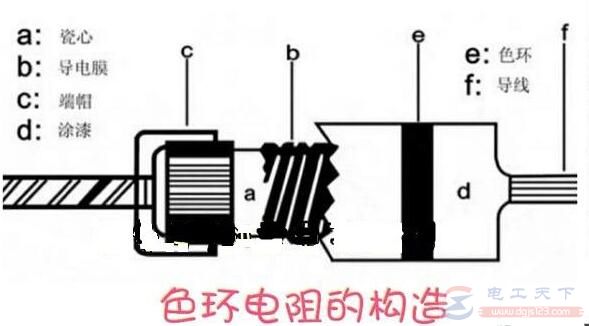

以下是色环电阻的构造:

万用表测量五色环电阻显示阻值为无穷大什么原因

如上图,色环电阻是在瓷心上附着一层导电膜并涂上漆膜、印上色环构成的,如果电阻体上的导电膜脱落或因大电流而烧坏,那么用万用表测量这个电阻,阻值就会无穷大。

另外,电阻的两个引脚与电阻体上导电膜的连接处如果有裂纹而断开,那么该电阻阻值也可能为无穷大,当出现这二种情况时,电阻就不能使用了。

如果用万用表实测某个电阻的阻值为无穷大,可以先确认下是否为高阻电阻。如果不是高阻电阻,需要检查下电阻体是否有发黑或引脚与电阻体连接处有无松动,有的电阻在瞬间过大电流或受到机械力冲击都会导致电阻开路损坏。
