万用表怎么测电阻,万用表测电阻三步搞定(图文)

电工天下【万用表】 编辑:小电工 发布时间:2017-08-10 13:34:24

万用表怎么测电阻,万用表测电阻三步搞定

有关万用表怎么测量电阻的方法,在用万用表测量电阻时,需要先调到欧姆档,为保证电阻测量值的准确性,在测试前要将万用表的指针归零,然后就妥妥地测量电阻就可以了。

一、万用表测电阻的步骤

1、万用表测量电阻,不管是在测电压还是电流,电阻,都是公用的一个表头。在需要测量电阻时,首先要调到欧姆档。一般有:×1,×10,×100,×1000几个挡位。

2、测量之前若是表的指针或是(数字万用表二表臂短路时读数不为零),就会使读数有零误差。如果在测试前发现,没有归零,必须先把它调到零位,方法如下:

3、选择倍率

利用万用电表测电阻表测电阻表测电阻表测电阻,为了便于准确地读数,要尽可能使表针指在表盘中间部位,所以需要恰当地选择倍率挡。如果万用电表无×10k倍率挡,则可选最接近的挡。

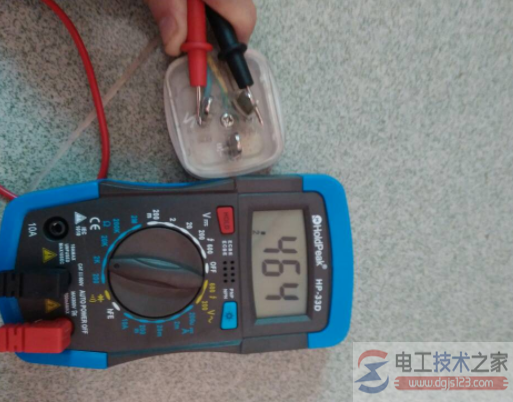

万用表怎么测电阻,万用表测电阻三步搞定

二、万用表测电阻的原理

万用表测电阻的原理其实是依据欧姆定律而来。万能表的电压是电池的电压,它的阻值有几个,包括要测试的电阻,它的可调电阻(万用表不同档位,它的内阻是不同的),还有它的定电阻。

而电流是在测试电阻等于零时算出来的。

公式:I=U/(Rg+R定+R调+R测)U是它内部电池的电压,Rg是表头的电阻,R定,与表头串联的一个定值电阻,R调,调零的可变电阻,R测,要测量的电阻。当被测电阻Rx=0时,电路中的电流最大,调节R使测量机构指针的偏转角为满刻度值,此时电路中的电流值I0=E/R。

当被测电阻Rx增大时,电流I=E/(R+Rx)逐渐减小,指针的偏转角也减小。因此,多用表表盘上的电阻值标尺是反向的,而且刻度不均匀。若被测电阻Rx=R,则电流I=I0/2,指针偏转角为满偏转角的一半。因此刻度中点处所标的电阻值(称为中值电阻)即为该量程下多用表的内阻值。通常电阻值标尺的有效读数范围为0.1~10倍中值电阻值。

三、万用表测量电阻方法及注意事项

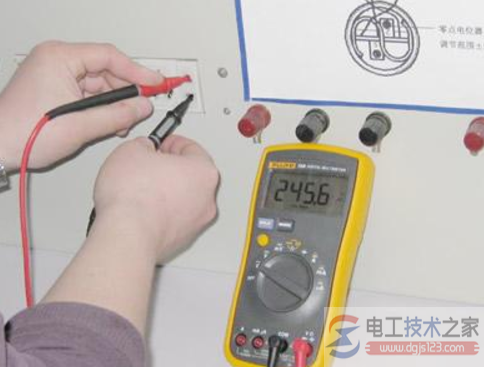

万用表怎么测电阻,万用表测电阻三步搞定

在电阻挡测量电阻。电阻值变化很大,从几毫欧(mΩ)的接触电阻几十亿欧姆的的绝缘电阻。许多数字多用表测量电阻小至0.1欧姆,某些测量值可高至300兆欧(300,000,000ohms)。极大的电阻,福禄克多用表会显示“OL”,表示被测电阻大的超过了量程。测量开路时,会显示“OL”。

必须在关掉电路电源的情况下测量电阻,否则对表或电路板会有损坏。某些数字多用表提供了在电阻方式下误接入电压信号时进行保护的功能。不同型号的数字多用表有不同的保护能力。

在进行低电阻的精确测量时,必须从测量值中减去测量导线的电阻。
