万用表检测线路中短路的方法

来源:电工天下   编辑:小电工发布时间:2022-01-03 15:37:43

有关万用表的常用方法,在线路中出现短路故障时,如何快速查找出短路故障回路,从而进一步找出短路故障点的确切位置,可以用万用表来检测短路故障问题,下面具体来看下。

万用表检测短路的办法

从检修电器故障方面来看,短路故障有以下特点:

1、短路点(即短路两端)的电阻(或阻抗)为零或接近于零;

2、短路电路具有很大的破坏性,一旦发生短路,一般不能再直接通电检查,与断路故障不同。

短路故障发生后,电路的保护元件(如熔断器断路器等)动作,而保护元件可能控制多个回路组成的区域,那么在查找电器短路故障时,必须先从故障区域找出故障回路,然后再到故障回路中找到短路故障点。

一、短路故障回路的查找方法

一般可以采用万用表法来查找,万用表法是在电路断电后,用万用表欧姆挡(电阻挡)测定短路回路电阻的方法。

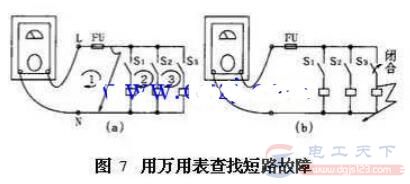

以图7为例,假定熔断器FU的熔体熔断,说明该熔断器保护的区域发生短路故障,这个故障区域包括1~3三个回路和干线。在断开电源的情况下,将熔断器FU的熔体接好,将万用表置于欧姆挡“R×10Ω”(不要置于倍数大的欧姆挡,以免因为人体电阻等造成读数错误),接于L、N端,且断开S1、S2、S3,使各回路断开,若万用表指示电阻为零,说明短路故障发生在干线上,如图7(a)所示。

如果万用表指示电阻为“∞”或很大,则短路故障发生在1~3的某个回路中。依次合上开关S1、S2、S3。若合上S1、S2时,万用表指示电阻为某一确定值,合上S3时,万用表指示电阻为零,则说明故障点在第3回路中,如图7(b)。

万用表检测线路中短路的方法

二、短路故障点的查找方法

查找到短路故障支路后,需要继续确定故障点的具体部位。短路故障点一定在回路中降压元件(如灯泡、电压型线圈、电动机绕组、电阻等负载)的两端或内部。

以图8中电路为例,查找该回路短路故障点的方法为:断开降压元件R(图中为灯泡)的一端,用万用表电阻挡测量1-2之间(即降压元件两端)的电阻。如果电阻为零,说明短路点在此负载内部;如果电阻为某一数值,说明负载内部完好,短路点在负载设备外部。如果短路点在外部,再测量1-3点间的电阻。若阻值为零,则短路故障在3#导线至1#导线间。

断开这些线段的某些点,依次进行测量,即可找到确定的短路故障点。

万用表检测线路中短路的方法
