万用表怎么测量电流,万用表测量直流交流电流的方法

来源:电工天下   编辑:小电工发布时间:2021-05-19 09:12:43

万用表怎么测量电流,万用表可用于直流电流的测量与交流电流的测量万用表测电流的方法与步骤,以及万用表测量电流的工作原理,感兴趣的朋友参考下。

一、万用表怎么测量电流

1、直流电流的测量

先将黑表笔插入“COM”孔,若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档;若测量小于200mA的电流,则将红表笔插入 “200mA”插孔,将旋钮打到直流200mA以内的合适量程。调整好后,就可以测量了。

将万用表串进电路中,保持稳定,即可读数。若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。

2、交流电流的测量

测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,表或电源会在“一缕青烟中上云霄”报废。

如何用万用表测电流?

万用表不仅可以用来测量被测量物体的电阻,交直流电压还可以测量直流电压。甚至有的万用表还可以测量晶体管的主要参数以及电容器的电容量等。那万用表测电流的方法是怎样的呢?

二、万用表测电流方法

选择量程:万用表直流电流档标有“mA”有1mA、1omA、100mA三档量程。选择量程,应根据电路中的电流大。

1、选择量程:万用表直流电流档标有“mA”有1mA、1omA、100mA三档量程。选择量程,应根据电路中的电流大小。如不知电流大小,应选用最大量程。

2、测量方法:万用表应与被测电路串联。应将电路相应部分断开后,将万用表表笔接在断点的两端。红表笔应接在和电源正极相连的断点,黑表笔接在和电源负极相连的断点。

1) 连接电路,使发光二极管正常发光。

2) 按前面讲的使用前的要求准备好万用表并将选择开关置于mA档100mA量程。

3) 断开电位器中间接点和发光二极管负极间引线,形成“断点”。这时,发光二极管熄灭。

4) 将万用表串接在断点处。红表笔接发光二极管负极,黑表笔接电位器中间接点引线。这时,发光二极管重新发光。万用表指针所指刻度值即为通过发光二极管的电流值。

5) 正确读出通过发光二极管的电流值。

记录:通过发光二极管的电流为xx毫安。

6) 旋转电位器转柄,观察万用表指针的变化情况和发光二极管的亮度变化,可以看出:记录:通过发光二极管的最大电流是xx毫安。最小电流是xx毫安。

通过以上操作,我们可以进一步体会电阻器在电路中的作用。

7) 测量完毕,断开电源,按要求收好万用表。

三、万用表测电流原理

万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。

当微小电流通过表头,就会有电流指示。但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。

数字万用表的测量过程由转换电路将被测量转换成直流电压信号,再由模/数(A/D)转换器将电压模拟量转换成数字量,然后通过电子计数器计数,最后把测量结果用数字直接显示在显示屏上。

用万用表怎么测电流?

用万用表测试主板上面的彩色电阻,使用万用表测量电流时,必须要注意最重要的一点,不要把测量电流方法和测量电压方法弄混,因为好多新手把测量电流方法和测量电压方法一样,直接把表笔并联进电路,这样如果你的万用表是杂牌表的话,保险管烧了,电流挡分流器中分流电阻肯定烧了。

如果是数字表的话,弄不好连7106也得挂掉,但是如果是比较好的万用表的话,如果用电流挡失误测量电压,这个电压信号会被电流挡保护电路,双向限幅二极管钳位在0.7V 从而来保护电流挡分流器,测量电压方法是将万用表打到电压挡,然后将红表笔插入VΩ孔,黑表笔插入COM孔,然后将红黑表笔并联进电路测量电压,电流正好相反。

如果想测量电流的话,使用万用表电流挡,适当选择好量程,如果不知道电流值大小可选择大点的量程,防止万用表显示“1”过量程,然后将红表笔插入mA孔,或10A孔,黑表笔插入COM孔,(COM孔称为公共端专门插黑表笔插孔)然后将电路断开一部分,把红黑表笔串进去测量,也就是说测量电流的话,必须串进线里测量。

什么是主板?

电脑主板上一般是不会有彩色电阻的,那叫色环电阻,一般出现在模拟电路,而电脑主板里的电阻都是贴片的,使用万用表电阻挡测量电阻阻值,如果不知道被测电阻阻值则要打到电阻挡最高量程去测量,测量的时候,不要将手接触表笔金属部分,以免引入人体电阻,引起测量误差。

数字万用表怎么测量电流?

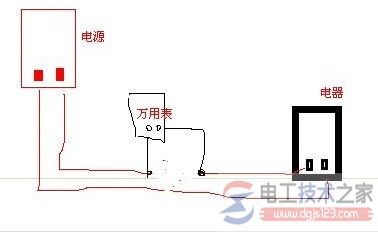

是不是这样连接线路?不知道怎么连接线路。开始正负两点相接,竟然打火。

数字万用表怎么测量电流1

首先,要切换到测量电流按钮,确保测量量程、直交流电都正确,两个测量笔针也要插到相应的位置,然后就是串联到被测量电路里就行了。

数字万用表怎么测量电流2
