【图】plc双重输出动作问题与对策
来源：电工天下时间：2020-02-20 09:05:41 作者：老电工手机版>>
有关plc双重输出动作问题与对策，若在顺控程序内进行线圈的双重输出（双线圈），则后面的动作优先，双重输出（双线圈）在程序方面并不违反输入，但因动作复杂，需要按以下例子修改程序。
一、plc双重输出动作
若在顺控程序内进行线圈的双重输出（双线圈），则后面的动作优先。

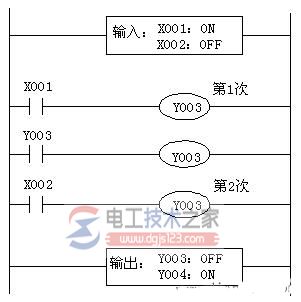

如下图：考虑一下在多处使用同一线圈Y003的情况。
例如：X001=ON，X002=OFF
初次的Y003，因X001接通，因此YOO3 ON。输出Y004也ON。
但是第二次的Y003，因输入X002断开，因此其输出改为OFF。
因此，实际外部输出为：
Y003=OFF
Y004=ON
二、plc双重输出的对策

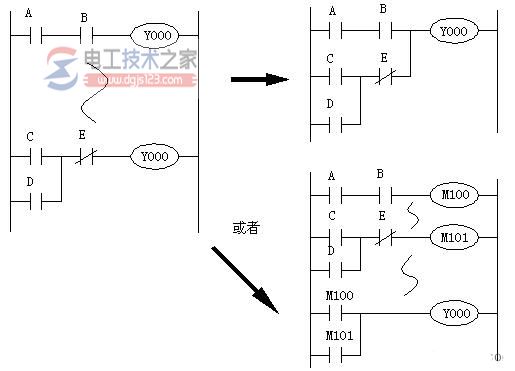

双重输出（双线圈）在程序方面并不违反输入，但是因为上述动作复杂，因此要按以下例子修改程序。
如图：
