plc编程实现单按钮控制启动与停止的方法
有时plc的输入口不够用,或其开关数量有限,可以通过编程的方式用一个按钮解决掉启动和停止的控制,即按一下启动,再按一下停止。
为了安全,还应当配备运行和停止的指示灯,否则容易发生操作危险事故。
例子,X0接的都是点动开关,即手按着变化,手松开又复位。
方法一:利用功能指令 ALT ALT指令是交替输出指令,多用其脉冲边沿触发指令ALTP,如下图所示。
X0第一次通电时Y0为ON,第二次时为OFF,反复交替
方法二:利用计数器来控制
计数器C0设置为2,当x0第一次通电时Y0为ON,当x0第二次通电时计数器经过值为2,计数器动作,常开触点闭合,常闭触点断开,Y0为OFF,同时计数器清零复位,下次又可循环操作。
方法三:

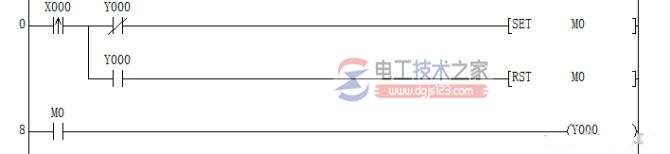

X0第一次通电时M0置位,Y0接通,Y0的常开触点闭合,同时常闭触点断开,当x0第二次通电时M0复位,Y0为OFF,同时Y0也复位了。
需要注意的是此时x0选脉冲边沿触发较好,原因是,plc对程序是循环扫描的,若是电平触发,当x0接通的时间超过两个扫描周期的话,结果会是什么?y0不动作的。当选边沿触发时可解决这个问题。
