plc梯形图常闭触点输入信号处理方法
来源:电工天下时间:2020-05-16 08:48:43 作者:老电工手机版>>
有关plc梯形图常闭触点输入的信号处理方法,尽可能用常开触点作plc的输入信号,将梯形图中相应的输入继电器的触点改为相反的触点,即常开触点改为常闭触点,常闭触点改为常开触点。
plc梯形图常闭触点输入信号处理方法

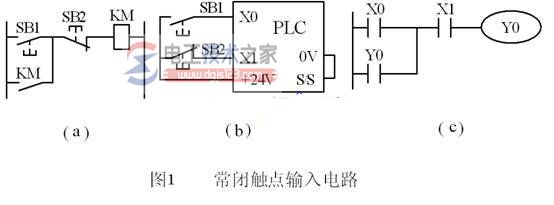

在些输入信号只能由常闭触点提供,图1a是控制电机运行的继电路图,sb1和sb2分别是起动按钮和停止按钮,如果将它们的常开触点接到plc的输入端,梯形图中触点的类型与图1a完全一致。
如果接入plc的是sb2的常闭触点,按下图1b中的sb2,其常闭触点断开,x1变为off,它的常开触点断开,显然在梯形图中应将x1的常开触点与y0的线圈串联(见图1c)。
但是,此时在梯形图中所用的x1的触点类型与plc外接sb2的常开触点时刚好相反,与继电器电路图中的习惯也是相反的。
建议尽可能用常开触点作plc的输入信号。
参考图:
如果某些信号只能用常闭触点输入,可以按输入全部为常开触点来设计,然后将梯形图中相应的输入继电器的触点改为相反的触点,即常开触点改为常闭触点,常闭触点改为常开触点。
