D触发器是什么,D触发器的基本结构与信号输入输出关系
来源:电工天下时间:2021-01-15 16:12:03 作者:老电工手机版>>
1、D触发器
D触发器中的D是英文Delay的缩写,可见D触发器是一种延时电路。
2、D触发器的基本结构与信号输入输出关系

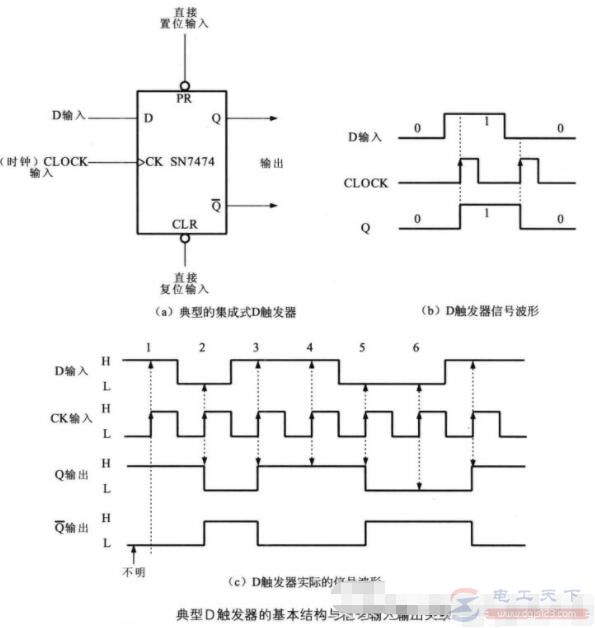

如图:
可见集成式D触发器是由一个同步式RS触发器和一个D触发器组成的,如果D触发器没有时钟信号,D触发端不管输入是1还是0,触发器都不动作,只有当时钟信号输入时,才会动作。
SN7474型D触发器的电路符号,真值表和信号波形,如图:

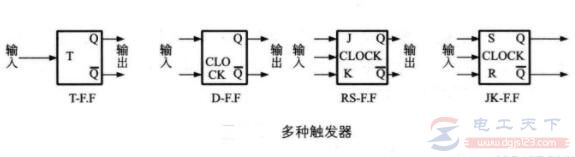

D触发器同其他触发器的比较,如图:
