有关plc输出端接交流感性负载的保护电路,当plc输出端接交流感性负载时,可接rc元件或峰值抑制器(如压敏电阻)来吸收峰值电压,感性负载产生的瞬时峰值电压因对rc元件充电,其值会降低,或击穿压敏电阻而泄放高压。
plc输出端接交流感性负载保护电路
当plc输出端接交流感性负载时,可接rc元件或峰值抑制器(如压敏电阻)来吸收峰值电压。

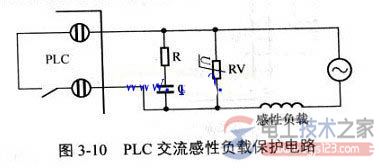

如图3-10,在输山端子内部器件断开时,感性负载网端也会产生峰值电压(其极性不定),若峰值电压与交流电源极性一致,两者电压会叠加起来作用于输出端子内部开关器件,易损坏开关器件。
如果采用图示的方式并联rc元件和压敏电阻,感性负载产生的瞬时峰值电压因对rc元件充电,其值会降低,或击穿压敏电阻而泄放高压。
