1、基本RS触发器的电路组成
基本RS触发器由两个门电路构成，这两个门电路可以是与非门，或者是两个异或门。

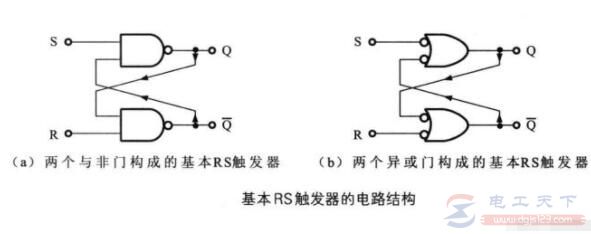

基本RS触发器的电路结构，如图：
其中R为复位端（RESET），S为置位端，输出Q和/Q相反，该触发器称为非同步触发器。
1-1
2、基本RS触发器的工作原理

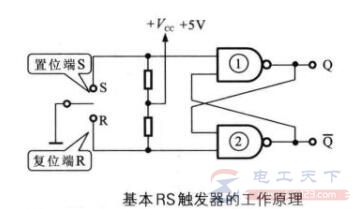

如图：
当开关既不在R端，也不在S端，触发器的输出端是不确定的。当开关置向一侧时，就决定了触发器的输出。
例如：当开关置于S端，S端为低电平，R端则为高电平，与非门1的输入为低电平，与非门2的输入为高电平，就会使触发器的Q端输出高电平，/Q的输出为低电平。
如果开关置于R端，则触发器反转，Q端变为低电平，/Q端变为高电平。
可见，输入端R,S既不可能同时为高电平，也不可能同时为低电平。只有两种状况，其中一个为高电平，另一个为低电平，则触发器Q和/Q两端也必然输出状态相反的信号。
