plc与输出设备的连接方法总结

来源:电工天下   编辑:小电工发布时间:2020-02-20 10:48:08

有关plc与输出设备的连接方法,包括plc与输出设备的一般连接方法,plc与感性输出设备的连接,plc与七段led显示器的连接,plc与输出设备连接的注意事项等。

1、plc与输出设备的连接方法

plc与输出设备连接时,不同组(不同公共端)的输出点,其对应输出设备(负载)的电压类型、等级可以不同,但同组(相同公共端)的输出点,其电压类型和等级应该相同。

要根据输出设备电压的类型和等级来决定是否分组连接。如图1所示以fx2n为例说明plc与输出设备的连接方法。

图中接法是输出设备具有相同电源的情况,所以各组的公共端连在一起,否则要分组连接。图中只画出y0-y7输出点与输出设备的连接,其它输出点的连接方法相似。

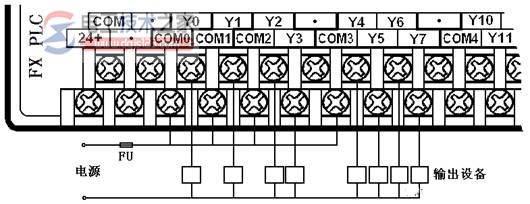

plc与输出设备的连接1

图1  plc与输出设备的连接

2、plc与感性输出设备的连接

plc的输出端经常连接的是感性输出设备(感性负载),为了抑制感性电路断开时产生的电压使plc内部输出元件造成损坏。

因此,当plc与感性输出设备连接时,如果是直流感性负载,应在其两端并联续流二极管;如果是交流感性负载,应在其两端并联阻容吸收电路。如图2所示。

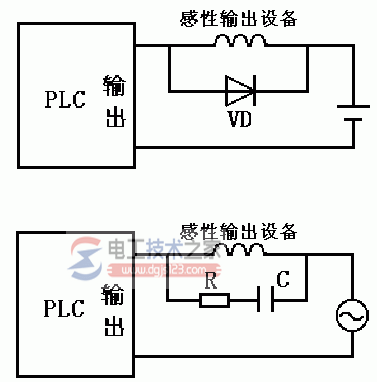

plc与感性输出设备的连接

图2 plc与感性输出设备的连接

图中,续流二极管可选用额定电流为1a、额定电压大于电源电压的3倍;电阻值可取50~120ω,电容值可取0.1~0.47μf,电容的额定电压应大于电源的峰值电压。接线时要注意续流二极管的极性。

3、PLC与七段LED显示器的连接

plc可直接用开关量输出与七段led显示器的连接,但如果plc控制的是多位led七段显示器,所需的输出点是很多的。

如图3所示电路中,采用具有锁存、译码、驱动功能的芯片CD4513驱动共阴极LED七段显示器,两只CD4513的数据输入端A~D共用PLC的4个输出瑞,其中A为最低位,D为最高位。

LE是锁存使能输入端,在LE信号的上升沿将数据输入端输入的BCD数锁存在片内的寄存器中,并将该数译码后显示出来。

如果输入的不是十进制数,显示器熄灭。LE为高电平时,显示的数不受数据输入信号的影响。显然,N个显示器占用的输出点数为P=4+N。

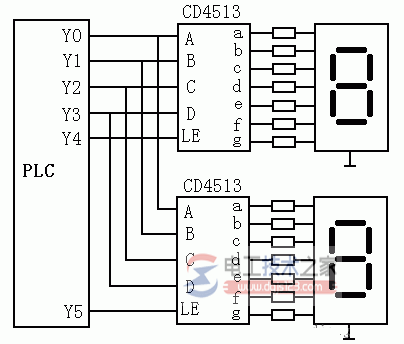

PLC与七段LED显示器的连接

图3  PLC与两位七段LED显示器的连接

如果plc使用继电器输出模块,应在与cd4513相连的plc各输出端接一下拉电阻,以避免在输出继电器的触点断开时cd4513的输入端悬空。

plc输出继电器的状态变化时,其触点可能抖动,因此应先送数据输出信号,待该信号稳定后,再用le信号的上升沿将数据锁存进cd4513。

4、plc与输出设备连接的注意事项

1)除了PLC输入和输出共用同一电源外,输入公共端与输出公共端一般不能接在一起;

2)PLC的晶体管和晶闸管型输出都有较大的漏电流,尤其是晶闸管输出,将可能会出现输出设备的误动作。

因此,要在负载两端并联一个旁路电阻,旁路电阻R的阻值估算可由下式确定:

plc与输出设备连接

其中UON是负载的开启电压(V),I是输出漏电流(mA)。
