8路轻触式电子互锁开关的电路组成及原理
来源：电工天下时间：2021-01-15 15:42:51 作者：老电工手机版>>
1、电路组成

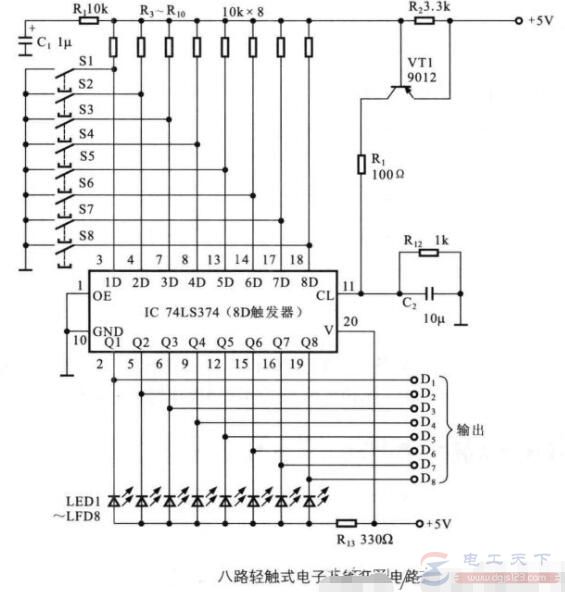

该电路由三态同相8位D触发器74LS374构成，LED1-LED8为对应的开关状态指示灯，S1-S8是8个轻触按钮开关。
2、工作原理
按下轻触开关中的一个，VT1基极将通过R3-R10中的某个电阻及所按开关连接到地，使C1放电，VT1导通，+5V电源经VT1和R11向C2充电，在IC1的11脚形成一个正脉冲，整形后送往各D触发器。
所按下的开关对应的D端接地，且1脚为低电平，其对应的Q端也跳变为低电平并锁存。此时相应的LED点亮，并输出信号至功能选择电路。如果下次再按动其它开关，电路将重复上述过程。
C2和R12可提供一个约10ms的延迟时间，可在换挡时防止误动作。C1主要起开机复位作用。
如下图：
