同步式RS触发器是什么,同步式RS触发器的基本结构什么样

来源:电工天下   编辑:小电工发布时间:2021-01-15 16:18:37

1、同步式RS触发器

基本RS触发器是一种非同步触发器,不能与系统时钟信号同步。而同步式RS触发器附加了同步功能,能够与时钟信号同步。

2、同步式RS触发器的基本结构

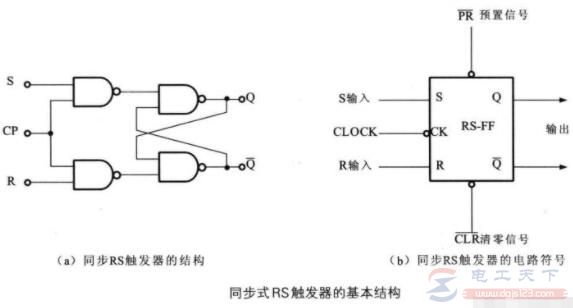

同步式RS触发器将两个输入端用两个与非门,并增加了一个时钟脉冲输入端,可以使触发器的输出与时钟信号同步。

同步式RS触发器是什么,同步式RS触发器的基本结构什么样(1)

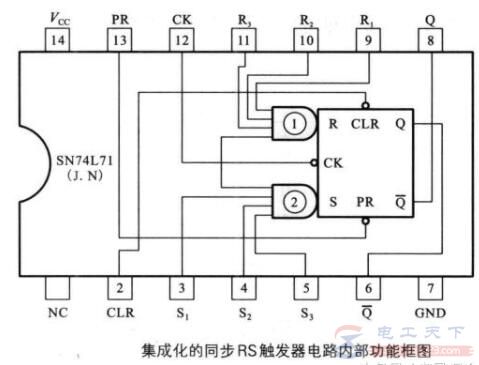

集成化的同步RS触发器电路内部功能框图,如图:

同步式RS触发器是什么,同步式RS触发器的基本结构什么样(2)
