JK触发器是什么，JK触发器的电路结构什么样子
来源：电工天下时间：2021-01-15 16:09:35 作者：老电工手机版>>
1、JK触发器是什么
JK触发器是主从触发器，有两个输入端J，K，称为主从触发信号。

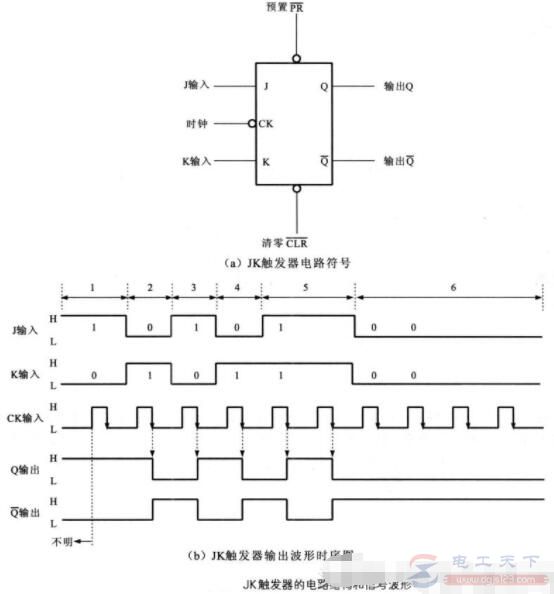

2、JK触发器的电路结构和信号波形
如下图：
JK触发器是数字电路触发器中的一种电路单元，JK触发器具有置0，置1，保持和反转功能。
在各类集成触发器中，JK触发器的功能最为齐全，不仅有很强的通用性，而且可以实现灵活转换其他类型的触发器。
