plc双整型数比较指令符号及应用实例
来源:电工天下时间:2020-03-19 15:54:25 作者:老电工手机版>>
本文介绍了plc双整型数比较指令的用法,重点介绍plc双整型数比较指令的符号含义,该比较指令的功能,双整型数比较指令对状态位的影响,以及双整型数比较指令的实例,供大家学习。
plc双整型数比较指令
1、指令符号

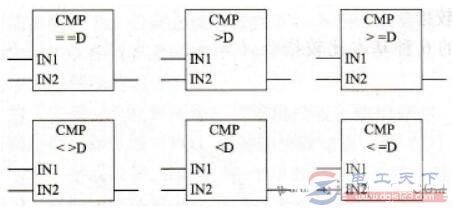

plc双整型数比较指令符号

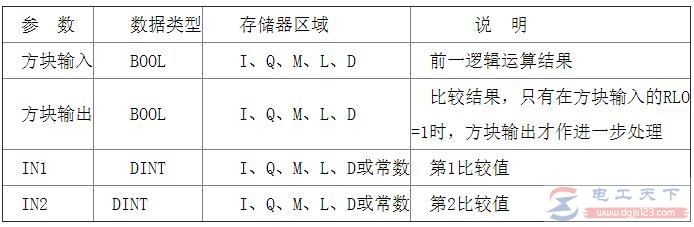

表1 双整型数比较指令说明表
2、指令功能说明
CMP?D(双整型数比较)指令能与正常的触点连接使用,该指令可以放置在正常触点允许放置的任何位置。
在进行双整型数比较时,IN1和IN2根据所选择的比较指令类型进行比较。
表2,双整型数比较指令对状态位的影响。
3、指令应用实例
在图2上,若以下条件成立,则输出Q4.0将置位:
(1)方块输入I0.0和I0.1的信号状态为“1”;
(2) MD 0和MD 4的大于等于(>=)的比较结果为“真”( true);
(3)输入I0.2的信号状态为“1”。
图2,双整型数比较指令实例
以上介绍了plc双整型数比较指令符号的含义,双整型数比较指令的功能及应用实例,希望对大家有所帮助。
