行程开关电气原画图_行程开关电气符号

来源:电工天下时间:2019-11-24 19:56:28 作者:老电工手机版>>

本文介绍了行程开关的电气原理图,在电气原理图中用图中符号表示,不需要实际原理图,行程开关控制运动部件的运动方向、行程大小或位置保护,一起来了解下。

行程开关的电气原理图与电气符号

行程开关根据运动部件位置而切换电路的自动控制电器,用来控制运动部件的运动方向、行程大小或位置保护。

如果把行程开关安装在工作机械的各种行程终点处,限制其行程,它就称为限位开关或终端开关。

行程开关的电气符号

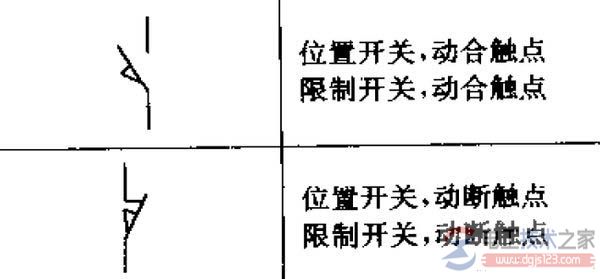

图1,行程开关的电气符号

在电气原理图中用图中符号表示,不需要实际原理图。

行程开关的电气符号

图2,行程开关的电气符号
