单联双控开关接线图及接线方式说明

来源:电工天下   编辑:小电工发布时间:2020-03-24 09:49:43

有关单联双控开关的接线图,单开双控开关,三个触点L、L1、L2的连接方式,L1、L2分别用线连起来,火线接在一个双控开关的L触点上,零线接在另一个双控开关的L触点上。

单联双控开关的接线图

单开单控开关,后面有两个触点,分别是L和N,L代表火线,N代表零线,把火线和零线分别接在L和N触点上即可。

单联双控开关接线图

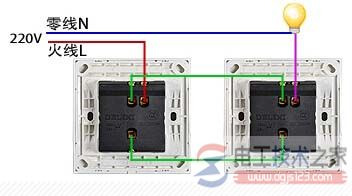

图1,单联双控开关接线图

单开双控开关,后面有三个触点,分别是L、L1、L2。把两个L1、L2分别用线连起来,火线接在一个双控开关的L触点上,零线接在另一个双控开关的L触点上。

单联双控开关接线图

图2,单联双控开关接线图

单联双控开关接线图

单联双控开关接线图

单联双控开关接线图

图3,单联双控开关接线图
