简易行程开关的接线图,行程开关的实物接线方法

来源:电工天下   编辑:小电工发布时间:2021-11-28 07:36:59

有关行程开关的知识,怎么对行程开关接线,有哪些常用的接线方法,这里介绍一个简易行程开关接线图与行程开关实物的接线方法,供各位电工朋友学习。

一、简易行程开关接线图

行程开关中的结构和普通的手动按钮和脚踏按钮一样,只是外面的操作机构形式不同,有旋转式和顶推式。当运动机构运行到位时,触碰到行程开关的操作机构,从而带动内部的开关触头开和关。

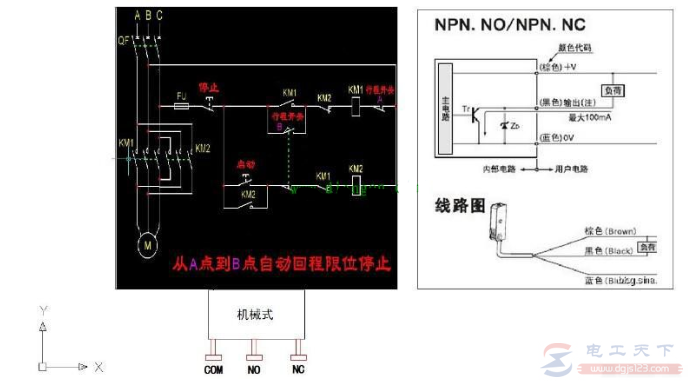

简易行程开关的接线图,行程开关的实物接线方法

可以安装在相对静止的物体(如固定架、门框等,简称静物)上或运动的物体(如行车、门等,简称动物)上。当动物接近静物时,开关的连杆驱动开关的接点引起闭合的接点分断或断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。

简易行程开关的接线图,行程开关的实物接线方法

行程开关利用生产机械运动部件的碰撞使其触头动作,以此来实现接通或分断控制电路,从而起到控制作用。

一般这类开关被用来限制机械运动的位置或行程,使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

简易行程开关的接线图,行程开关的实物接线方法

二、行程开关实物接线方法

1、用螺丝刀卸下4只螺丝。取下盖板和绝缘垫。即可看到开关的内部,它有4个接线螺丝。

2、用万用表的电阻档测量。红黑表笔分别接在上下两个接线螺丝上。此时是相通的。

3、同样测量另两个接线螺丝,在不扳动开关的情况下,状态是断开的,即开关的柄在的位置就是相通的位置。

4、这款机器的行程开关的接线是3根,通过扳动它的位置使两个交流接触器工作。这3根线一根是电源线,其余两根是两个接触器的电源引线。所以,把两下接线螺丝短接组成一个相通的电路。

5、这时把红线即电源接在下接线螺丝上,即可在扳动开关时下接线螺丝接点都有供电电源。

6、然后把一根蓝色线接在上接线螺丝上,其实就是一个接触器的电源引线,或者接在左边的位置。

7、把剩下的黑线接在蓝色线相对应的位置,两个接触器的电源在通过扳动开关位置时改变两个接触器的工作状态。即完成了行程开关的接线。
