交流接触器微电脑时控开关的接线方法

来源:电工天下   编辑:小电工发布时间:2020-12-02 11:25:47

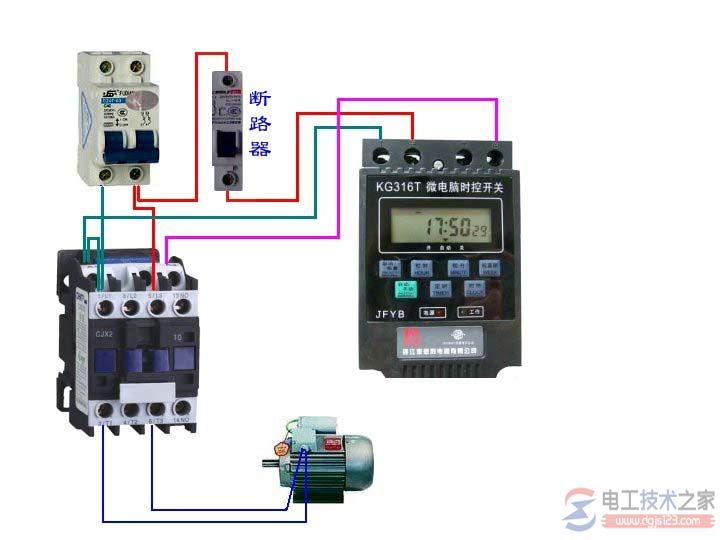

有关交流接触器微电脑时控开关的接线方法,分享一个交流接触器微电脑时控开关的接线图,电子式的有电源和输出4个接头,2个进电源,2个出负载。

交流接触器微电脑时控开关的接线方法

时控器暂时没有专用符号,此处仅以时间继电器符号暂代。

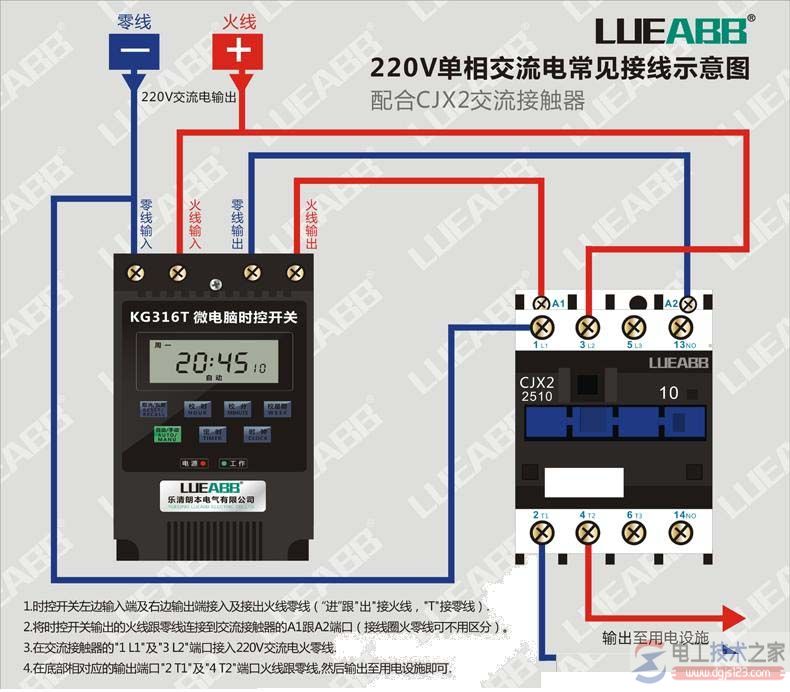

电子式的有电源和输出4个接头,2个进电源,2个出负载。

如图:

交流接触器微电脑时控开关

交流接触器微电脑时控开关

交流接触器微电脑时控开关

交流接触器微电脑时控开关
