一例变频器起停开关的接线示意图

来源:电工天下   编辑:小电工发布时间:2020-11-13 11:24:22

有关变频器与起停开关的接线方法,变频器的控制动作有启动、停止、正转、反转及调速等,在使用按钮开关控制变频器时,变频器与起停开关的接线图是什么样的,一起来了解下。

变频器起停开关的接线方式

变频器的控制动作包括启动、停止、正转、反转及调速等,逻辑要求是电平状态有效,而不是上升边缘有效。

因此,在使用按钮开关控制变频器时,一般是使用自保按钮开关来完成,如果没有自保型的按钮开关,需加加中间继电器

一例变频器起停开关的接线示意图

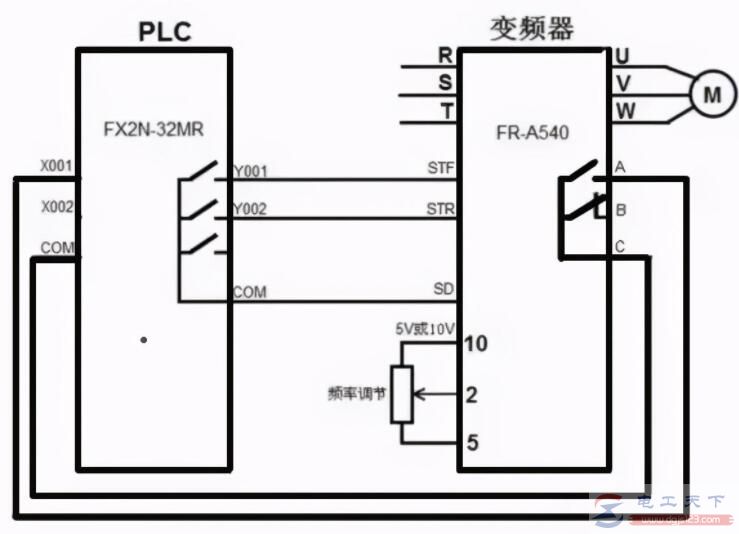

图1:整体示意图

1、单开关启停

变频器通过RUN端子给高电平,可以启动变频器,当开关断开时,就相当于RUN端子变成了低电平,此时变频器就会停止运行。

一例变频器起停开关的接线示意图

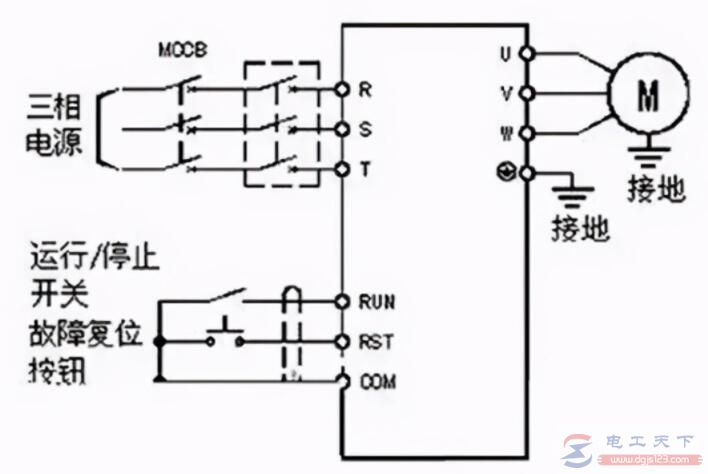

图2:单开关启停

上述情况使用自保按钮开关可以满足变频器的启停控制,多出开关可用做故障复位接到RST上,当变频器发生故障时,按复位开关即可清除变频器故障。

由于缺少了单独电位器给定,可以通过操作面板来给定频率,或通过PLC之类的逻辑控制器来完成。

2、双开关实现正反转启停

变频器带有反转直接启动控制功能,一个开关接到变频器的正转端子DI1(FWD或DI1),变频器会正转,保持式开关断开后,变频器会直接停止。

一例变频器起停开关的接线示意图

图3:双开关实现正反转启停

同样,当另外一个开关接到变频器的反转端子DI2(REV或DI2),变频器会反转,保持式开关断开后,变频器会停止运行。若缺少外接电位器,通过面板来给定变频器的频率值。

3、一个开关控制启停,另外一个控制转速给定

以上提到了开关控制变频器启停情况,另一个开关可以用做转速给定。

最简单的方式就是点动控制,有些通过内部参数设定多功能端子,把一个开关设置成点动形式,通过开关控制变频器工作在点动状态,点动状态变频器以5%转速运行,转速频率可以通过面板来修改。

一例变频器起停开关的接线示意图

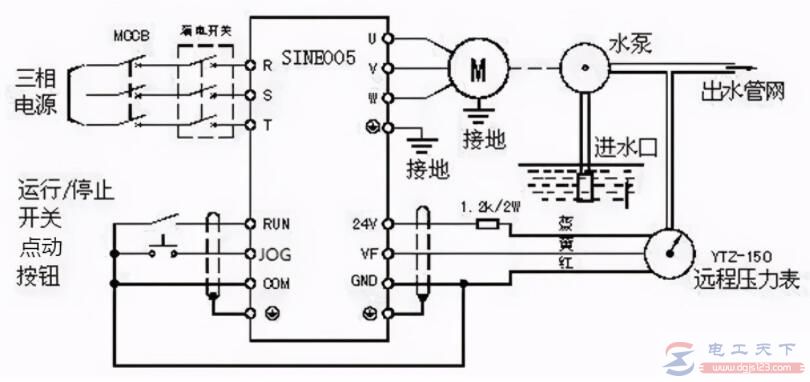

图4:一个开关控制启停,另外一个控制转速给定

另外,利用多段速功能端口或者UP/DOWN来给定,本质上和点动模式相同。

不管使用哪一种方式来通过开关控制变频器,在本质上都是给一定的高低电平给变频器的I/O端口。

如果变频器没有动作,只要通过万用表测量对应的I/O端口来判断电平信号是否正常,即可知线路有没有接对,然后参照说明书来设定好端口的功能就行了。
