一文看懂行程开关的接线图,多个简易行程开关的实物接线图

来源:电工天下   编辑:小电工发布时间:2020-11-24 13:48:34

有关行程开关的接线方法,有网友咨询行程开关怎么接线,先来看几个行程开关的实物接线图,再来看下三种行程开关的工作原理,希望对大家有所帮助。

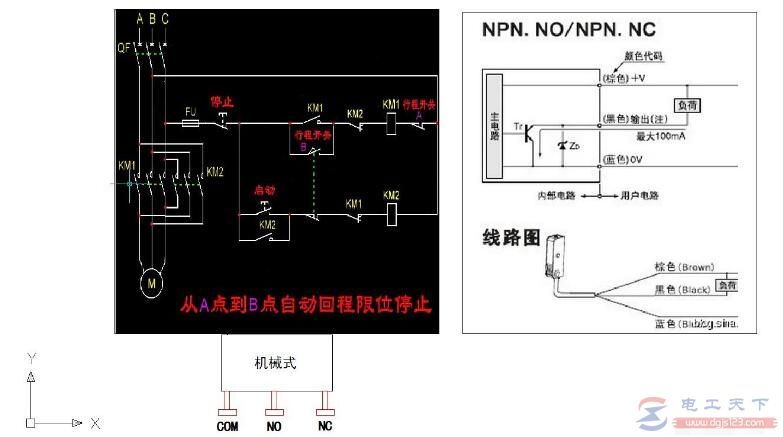

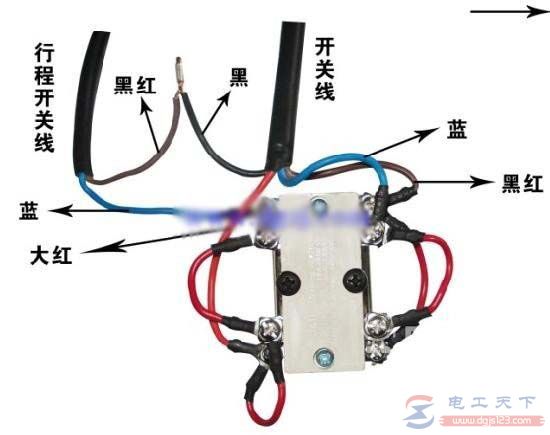

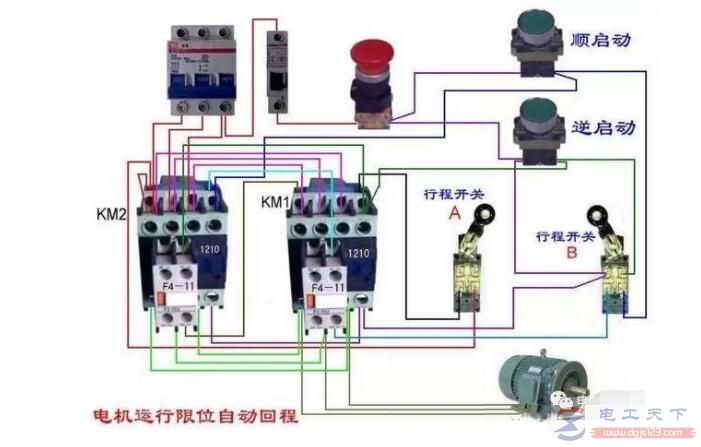

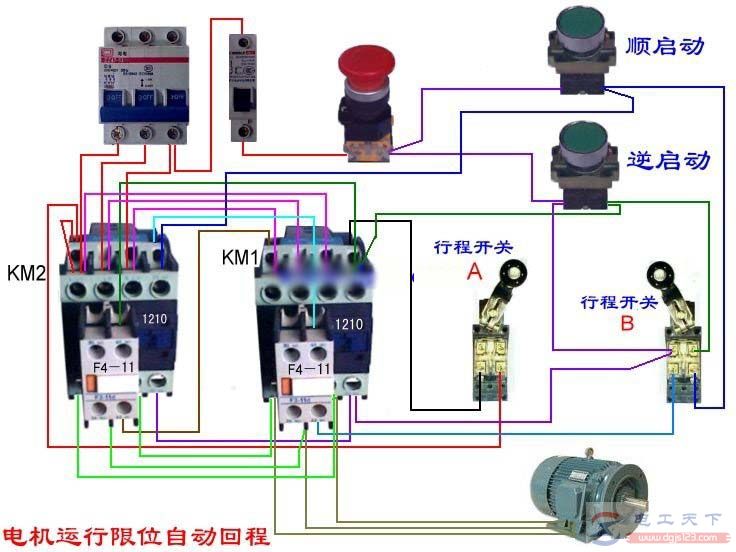

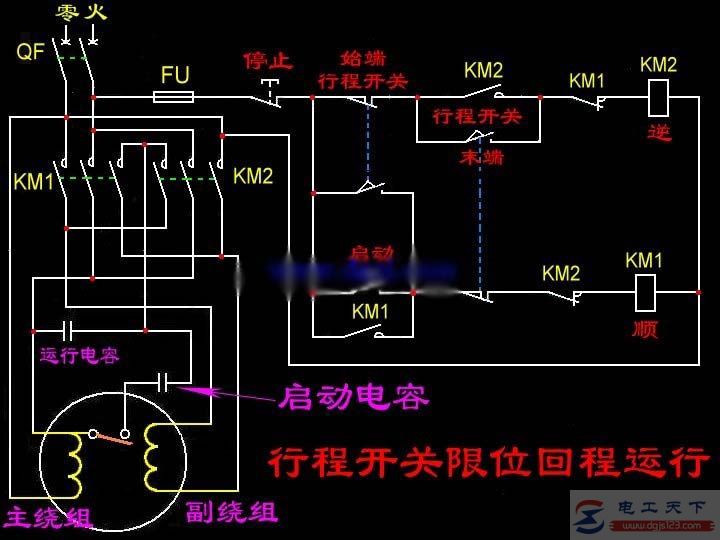

行程开关的接线图

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

三种行程开关的工作原理

以下是三种不同的行程开关的结构与原理,掌握了行程开关的工作原理,对于正确接线是有帮助的。

1、直动式行程开关

结构原理如下图,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0.4m/min的场所。

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

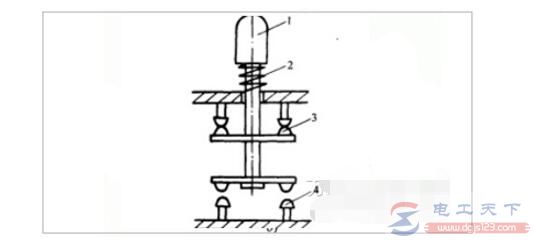

图1:直动式行程开关(各序号表示的部件:1-推杆2-弹簧3-动断触点4-动合触点)

2、滚轮式行程开关

结构原理如下图,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式,双滚轮行移开关具有两个稳态位置,有“记忆”作用,在某些情况下可以简化线路。

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

图2:滚轮式行程开关(各序号表示的部件:1-滚轮2-上转臂3、5、11-弹簧4-套架6-滑轮7-压板8、9-触点10-横板)

3、微动开关式行程开关

结构如下图:

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

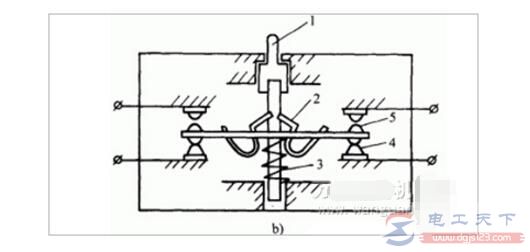

图:(各序号表示的部件:1.推杆2.弹簧3.压缩弹簧4.动断触点5.动合触点)

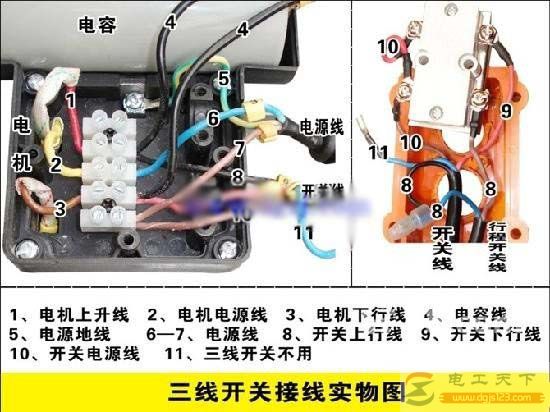

简易行程开关接线图

行程开关里面的结构和普通的手动按钮和脚踏按钮一样的,只是外面的操作机构形式不一样,有旋转式的,有顶推式的,当运动机构运行到位时,触碰到行程开关的操作机构,带动内部的开关触头开和关。

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

可以安装在相对静止的物体(如固定架、门框等,简称静物)上或者运动的物体(如行车、门等,简称动物)上。

当动物接近静物时,开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

行程开关是利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路,达到一定的控制目的。

一般这类开关被用来限制机械运动的位置或行程,使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

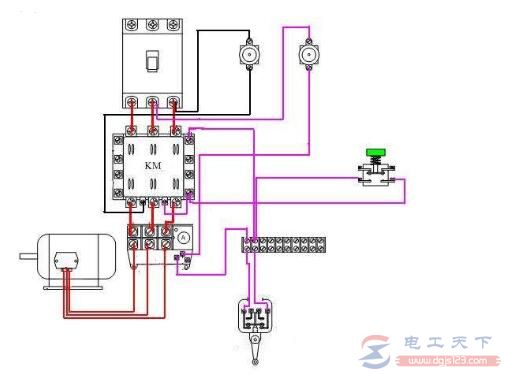

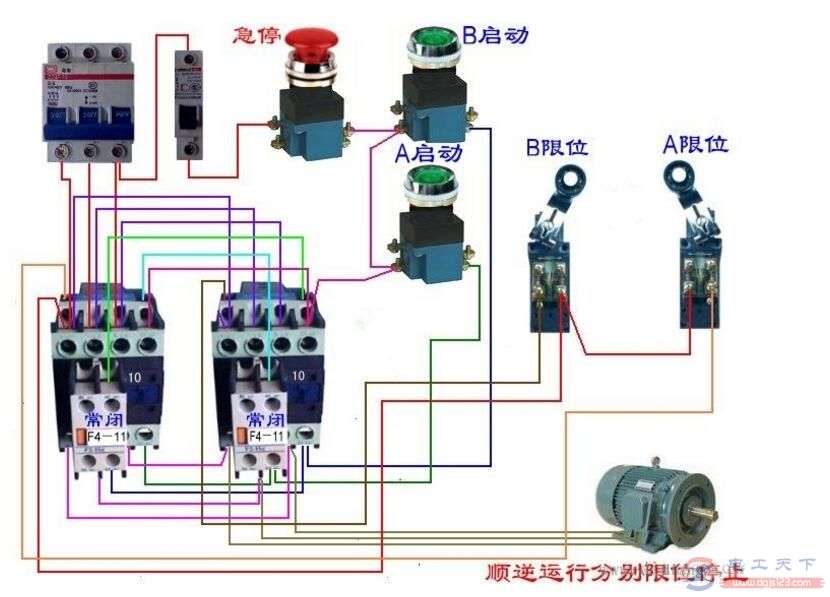

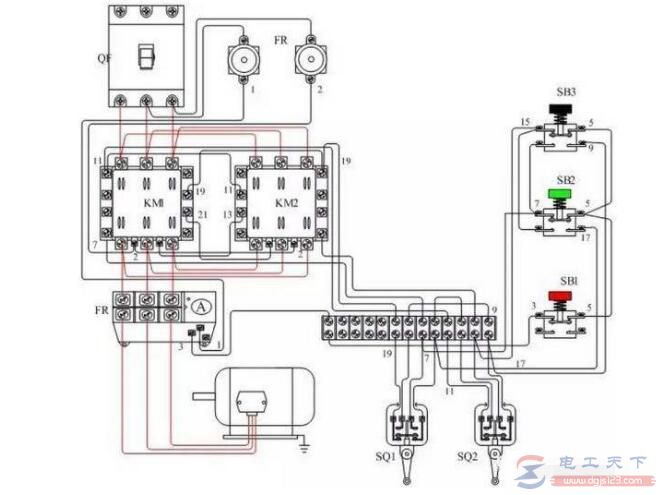

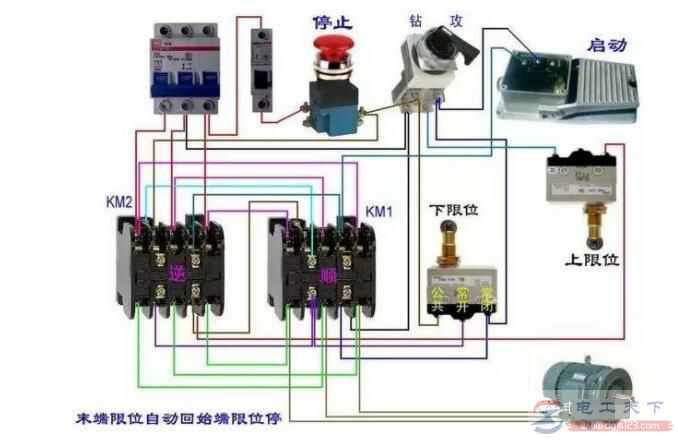

附,几个行程开关的接线图。

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

一文看懂行程开关的接线图,多个简易行程开关的实物接线图

一文看懂行程开关的接线图,多个简易行程开关的实物接线图
