【图】双控开关如何控制灯泡(原理图)

来源:电工天下   编辑:小电工发布时间:2019-11-06 21:33:01

有关双控开关如何控制灯泡的方法,分享一个双控开关控制灯泡的原理图,从原理上分析双控开关对灯泡的控制与操作方法,感兴趣的朋友参考下。

双控开关控制灯泡的原理图

如下:

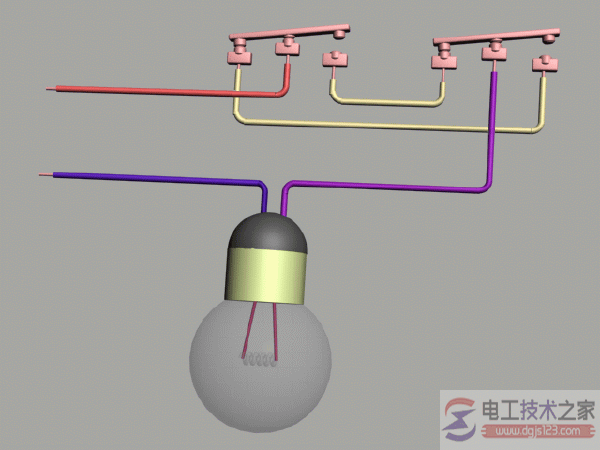

双控开关控制灯泡的原理图

灯灭灯亮是通过开关接通触点,将火线与零线连成回路即可。

二、3个双控开关控制一个灯泡怎么接?

回答:

火 ┌-/——┬-/——┬——-\—┐

——┤   └-\--┐│    ├┐

└-\——┬-/--┴┼——-/--┘│

零     └-\——┘     │

---------⊙---------------------┘

两头各是一个双控开关,到处可买到,中间的开关不好买,可用如18楼图示的两位双控开关,粘在一起即可,也可用一片0.5厚塑片全覆粘上更牢固。

⊙是灯泡

中间的开关可串无数个,不止三处控。

方法很简单,从第一个开关到第二个开关放一组双连,再从第二个开关放一组双连线到第三个开关,第一个开关和第三个开关按正常的接法,第二个开关就把两组双连分叉接上。

三、3个双控开关控制一个灯泡的接线图

用3个开关,控制一个灯,或用N个开关控制一个灯。

1、原理:用中间开关来切换电流从一个双控开关通过另一个双控开关的分路触点(平行或交叉),以控制灯具的电路。

如图:

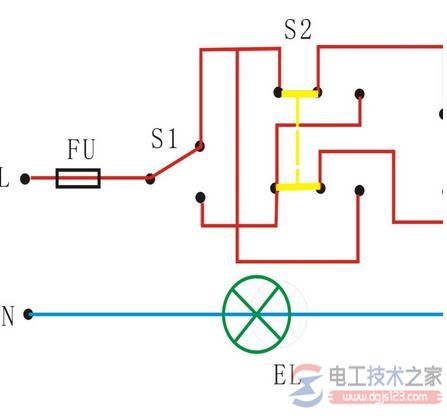

3个双控开关控制一个灯泡怎么接
