行程开关符号及电路图中的表示符号

来源:电工天下   编辑:小电工发布时间:2019-11-26 10:18:28

本文介绍了行程开关符号,以及行程开关电路图中的表示符号,行程开关是位置开关的一种,一种常用的小电流主令电器,来了解下行程开关的电气图形符号表示方法。

一、行程开关符号

国家标准 GB/T 4728.7-2008 电气简图用图形符号,行程开关文字符号为SQ。

行程开关的图形符号,如下图:

行程开关符号及电路图中的表示符号

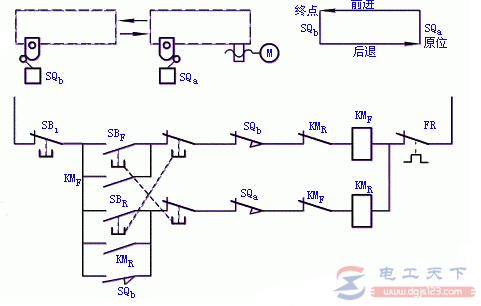

二、行程开关电路图中的表示符号

如图:

行程开关符号及电路图中的表示符号

行程开关可以安装在相对静止的物体(如固定架、门框等,简称静物)上或运动的物体(如行车、门等,简称动物)上。

当动物接近静物时,开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。

行程开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护。

在电梯的控制电路中,还利用行程开关来控制开关轿门的速度、自动开关门的限位、轿厢的上、下限位保护。

三、行程开关的结构图

如图:

行程开关符号及电路图中的表示符号

行程开关分为机械结构的接触式有触点行程开关、电气结构的非接触式接近开关两大类,接触式行程开关靠移动物体碰撞行程开关的操动头,使行程开关的常开触点接通和常闭触点断开,以实现对电路的控制作用。

四、行程开关

行程开关,位置开关(又称限位开关)的一种,是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路,达到一定的控制目的。

通常,这类开关被用来限制机械运动的位置或行程,使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

以上就是行程开关符号的全部内容,包括行程开关电路图中的表示符号,行程开关的结构图符号等,希望对大家有所帮助。
