行程开关的结构与原理图解

来源:电工天下   编辑:小电工发布时间:2019-11-26 10:18:44

本文介绍了行程开关的结构,行程开关的工作原理,以及行程开关的图形与文字符号图,行程开关的种类很多,但结构大致相同,行程开关又称限位开关,是一种自动开关,原理同自动开关。

1、行程开关的结构

行程开关的种类很多,但结构大致相同。从结构上来看,行程开关可分为三个部分,触点系统、操作机构和外壳。

行程开关按其结构可分为直动式、滚轮式、微动式和组合式。行程开关内有一个微动开关,它有一对常开和常闭触头。

1)直动式行程开关

动作原理同按钮类似,区别在于:一个是手动,另一个则由运动部件的撞块碰撞。当外界运动部件上的撞块碰压按钮使其触头动作,当运动部件离开后,在弹簧作用下,其触头自动复位。

其结构原理如下图,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0.4m/min的场所。

行程开关的结构与原理图解

2)滚轮式行程开关

当运动机械的挡铁(撞块)压到行程开关的滚轮上时,传动杠连同转轴一同转动,使凸轮推动撞块,当撞块碰压到一定位置时,推动微动开关快速动作。当滚轮上的挡铁移开后,复位弹簧就使行程开关复位。这种是单轮自动恢复式行程开关。而双轮旋转式行程开关不能自动复原,它是依靠运动机械反向移动时,挡铁碰撞另一滚轮将其复原。

其结构原理如下图,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。

行程开关的结构与原理图解

滚轮式行程开关组成

1:滚轮 2:上转臂 3&5&11:弹簧 4:套架

6:滑轮 7:压板 8&9:触点 10:横板

滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式,双滚轮行移开关具有两个稳态位置,有“记忆”作用,在某些情况下可以简化线路。

3)微动开关式行程开关

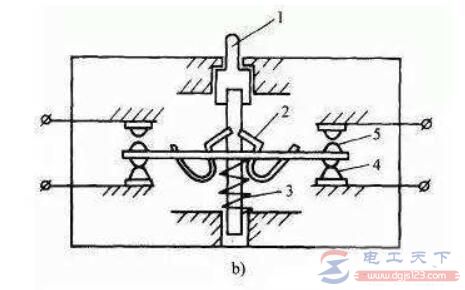

微动开关式行程开关的组成,以常用的有LXW-11系列产品为例,其结构原理如下图:

行程开关的结构与原理图解

1:推杆 2:弹簧 3:动合触点 4:动断触点 5:压缩弹簧

2、行程开关的工作原理

行程开关的结构与原理图解

行程开关又称限位开关,是一种自动开关,也是主令电器的一种,通常行程开关被用来限制机械运动的位置或行程,使运动机械按一定的位置或行程实现自动停止,反向运动,变速运动或自动往返运动等。

其工作原理和结构与按钮相似。行程开关一般安装在某一固定的基底上,在被它控制的生产机械的运动部件上装有撞块。

工作时,生产机械运动部件上的撞块碰动滚轮6及摇臂7,进而压下触杆 1,使常闭触头3断开而常开触头4闭合,发出通断的信号从而断开或接通某些电路,以达到控制的目的。

撞块离开后,靠弹簧2的作用使触头复位。5为接地螺丝。

3、行程开关的图形与文字符号

行程开关的结构与原理图解

以上就是行程开关的结构与原理的全部内容,希望对大家有所帮助。
