万能转换开关接线图与符号表示

来源:电工天下   编辑:小电工发布时间:2020-05-26 05:50:06

有关万能转换开关的接线图,万能转换开关用于不频繁接通与断开的电路,实现换接电源和负载,通过本接线图,掌握下万能转换开关的接线方法。

万能转换开关的接线图

万能转换开关主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下,额定电流至160A的电气线路中。

万能转换主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

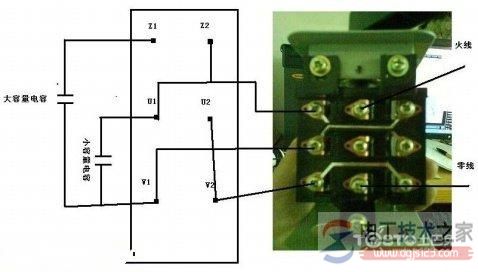

万能转换开关接线图1

图1,万能转换开关接线图

用于不频繁接通与断开的电路,实现换接电源和负载,是一种多档式、控制多回路的主令电器。

转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。当将手柄转动到不同的档位时,转轴带着凸轮随之转动,使一些触头接通,另一些触头断开。它具有寿命长,使用可靠、结构简单等优点,适用于交流50Hz、380V,直流220V及以下的电源引入,5KW以下小容量电动机的直接启动,电动机的正、反转控制及照明控制的电路中,但每小时的转换次数不宜超过15~20次。

万能转换开关接线图2

万能转换开关接线图3

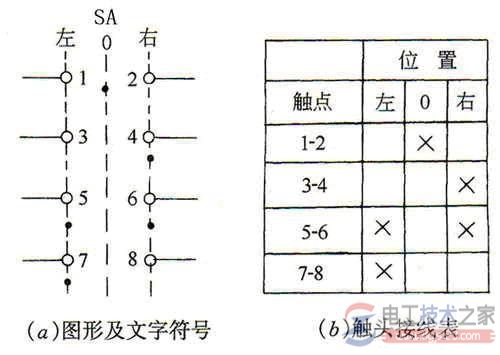

图2,万能转换开关符号表示

上图显示了开关的档位、触头数目及接通状态,表中用“×”表示触点接通,否则为断开,由接线表才可画出其图形符号。

具体画法:用虚线表示操作手柄的位置,用有无“.”表示触点的闭合和打开状态,比如在触点图形符号下方的虚线位置上画“.”,则表示当操作手柄处于该位置时,该触点是处于闭合状态;若在虚线位置上未画“.”时,则表示该触点是处于打开状态。
