行程开关文字符号与图形符号用什么表示

来源:电工天下   编辑:小电工发布时间:2020-11-21 09:15:52

行程开关文字符号与图形符号

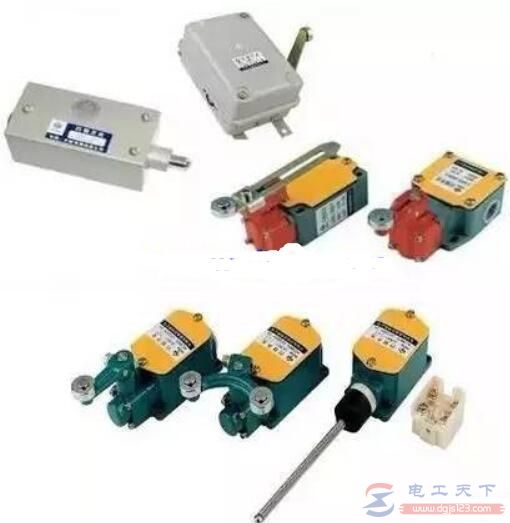

行程开关,如下图:

行程开关文字符号与图形符号用什么表示

行程开关文字符号:SQ

行程开关图形符号

行程开关文字符号与图形符号用什么表示

行程开关,位置开关(又称限位开关)的一种,是一种常用的小电流主令电器。它利用生产机械运动部件的碰撞,使触头动作来实现接通或分断控制电路,达到一定的控制目的。
