按钮文字符号和图形符号说明
来源:电工天下时间:2021-12-18 20:27:23 作者:老电工手机版>>

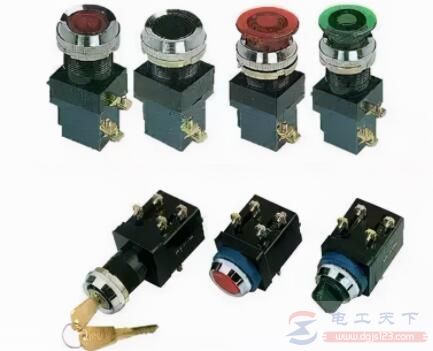

在选择按钮时,需要综合考虑所需要的触头数量、使用的场合及颜色等因素,常用的LA18、LA19、LA20等系列按钮,适用于AC500V、DC440V,额定电流5A,控制功率在AC300W、DC70W的控制回路中。
按钮文字符号为:SB
按钮图形符号为:
按钮颜色的基本要求:
1、“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时必须使设备停止运行或断电。
2、“启动”按钮的颜色是绿色。
3、“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色,不得使用红色和绿色按钮。
4、“点动”的按钮必须是黑色。
5、“复位”(如有保护继电器的复位按钮)必须是蓝色,当复位按钮同时还有停止作用时,则必须是红色。
指示灯的作用
1、指示设备的运行或停止状态。
2、监视控制电器的电源是否正常。
3、利用红灯监控跳闸回路是否正常,用绿灯监控合闸回路是否正常。
