万能转换开关文字符号与图形符号的表示方法

来源:电工天下   编辑:小电工发布时间:2020-11-21 09:10:56

万能转换开关文字符号及图形符号

万能转化开关由操作机构、面板、手柄和数个触头座等部件组成。

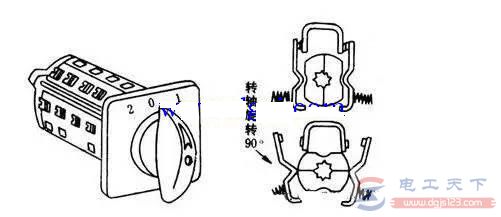

万能转换开关的实物图

万能转换开关文字符号与图形符号的表示方法

万能转换开关文字符号:SA,与按钮开关的文字符号SB正好相反。

万能转换开关的图形符号

万能转换开关文字符号与图形符号的表示方法

各触头在手柄转到不同档位时,通断状态用黑点表示,有黑点的表示触头闭合,无黑点的表示表示触头断开。
