各种双控开关的接线方法,附单联双控与双联双控及三联双控的接线图

来源:电工天下   编辑:小电工发布时间:2020-03-24 09:54:57

有关双联开关的接线图,分为单联双控开关的接线图、双联双控开关接线图、三联双控开关接线图三种类型,了解下双控开关的接线原理。

双控开关的接线图

双控开关是指对某个设备进行两个地方的分别控制,比如,在下楼时打开开关,到楼上后关闭开关。

采取传统的开关,想要把灯关上,就要跑下楼去关,采用双控开关,就可以实现异地控制。

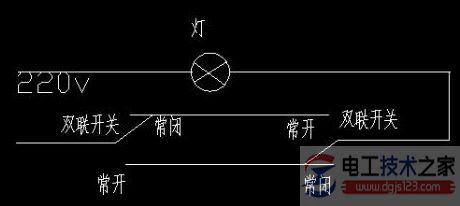

单联双控开关接线图

图1,单联双控开关接线图

1、单联双控开关原理

单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端,分别连着两个触点和一个刀。

2、单联双控开关接法

把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,然后两个开关的刀做为整个开关的两 端接入电灯的两端。

当开关1和2的刀同时接打向各自触点1或同时打向触点2时,电路接通,则灯亮。

若两开关的刀一个打向触点1而另一个打向触点2时, 电路不通,则灯灭。因此,两个开关都可以控制灯。两个开关可以放在楼梯的上下两端,或走廊的两端,这样可以在进入走廊前开灯,通过走廊后在另一端关灯,既能 照明,又能避免人走灯不灭而浪费电。

双联双控开关接线图2

双联双控开关接线图

1、双联双控开关原理

双联双控开关的定义与单联双控开关的定义差不多,唯一的区别就是双联是2个按钮的开关,单联就只是一个按钮的开关。那什么是双联双控开关呢?其实很简单,就是指在一个面板上,通过两个按钮来控制两个用电设备,就是两个开关控制这两条电路。

2、双联双控开关的接线

先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,即是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)就完成连接了。

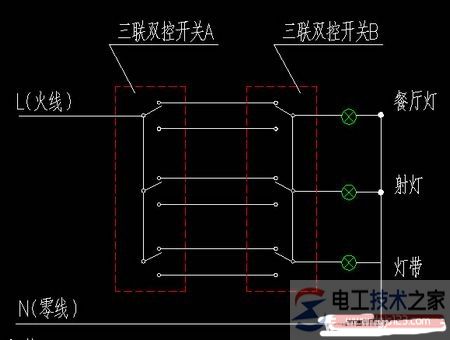

三联双控开关接线图

三联双控开关接线图

三联双控开关的原理:三联双控开关的原理跟上面两种双控开关是一样的。
