按钮开关结构及含义

按钮开关是一种在控制电路中短时通、断小电流电路的电器,这种按钮发出“指令”去控制接触器、继电器等电器,再由接触器、继电器等去控制主电路。

由常开触头、常闭触头、触头接线柱等组成,以下是按钮开关的结构及符号。

按钮开关的结构及含义图解

图1:(a)LA10—3H系列(b)LA19系列(c)图形符号

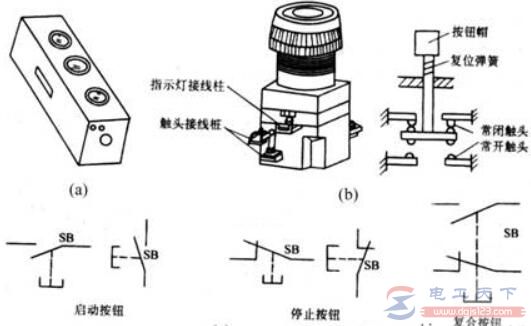

按钮的结构和图形符号

按钮开关的结构及含义图解

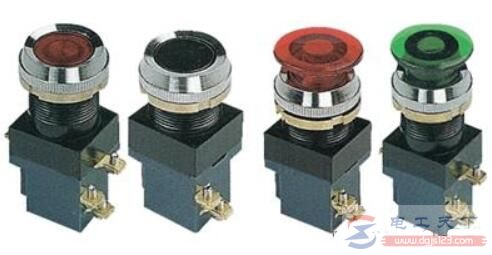

图2:LA18系列按钮外型

按钮开关的结构及含义图解

图3:LAY9系列按钮外型

按钮开关的结构及含义图解

图4:防雨按钮COB系列

按钮开关的结构及含义图解

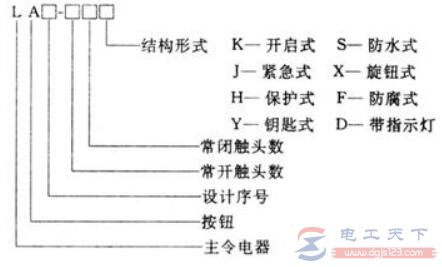

图5:按钮开关型号的意义

以上就是按钮开关的型号及含义,希望对大家有所帮助。
