三控一灯开关接线图什么样，附一个1灯3控开关的实物接线图

有关三控一灯开关的接线方法，一盏灯可以用三个开关来异地控制，方便灯的打开与关闭，将双控开关的两条线剪断，再加入一个开关，就是三控开关了，分享一个1灯3控开关的实物接线图，一起来看下。

三控一灯开关接线图

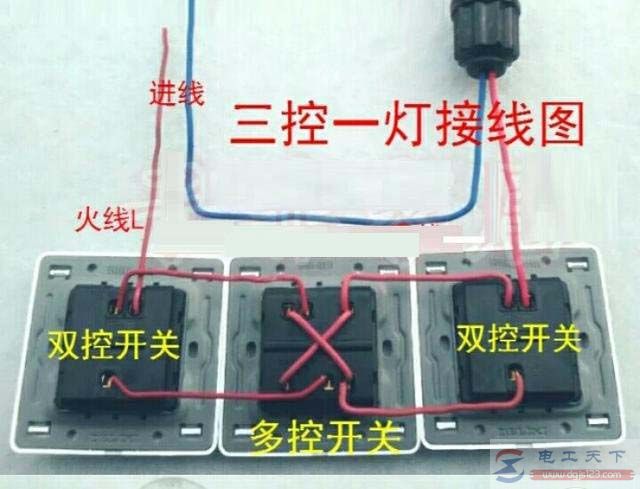

1、三控开关

上图中，第一个是三控开关，第二个是双控开关。第二张是第一张的阉割版，去掉一个开关后，再将两根红色线接起来，就是双控开关的接法。同样，将双控开关的两条线剪断，再加入一个开关，就是三控开关了。

以下是具体的接线方法：

以上是在多控开关中切割出来的，有点模糊，但是接线点已标示清楚，可以作为参考。多控开关是由一组单联双控开关组成（两位开关），其中有两个L，两个L1，两个L2接口。

开关内需要串联在一起，有两种串联方法：

第一种，用线交叉串联L1与L2，如上图。

第二种，L1串联接入L1，L2串联接入L2。

完成多控开关串联后，将左边开关的两根串联线分别接入两个开关的L接口，将右边开关过来的两根串联线分别接入L1与L2接口，也可以分开接入两个L1，或者分开接入两个L2。

接线方法：

（1）开关一的两根串联线分开接入多控开关两个L接口，开关二的两根串联线分开接入多控开关两个L1接口。

（2）开关一的两根串联线分开接入多控开关两个L接口，开关二的两根串联线分开接入多控开关两个L2接口。

（3）开关一的两根串联线分开接入多控开关两个L接口，开关二的两根串联线分开接入多控开关两个上下对齐的L1与L2接口。

无论是开关一，还是开关二，进来的那二根串联线，必须有一组接入L接口。

2、多控开关

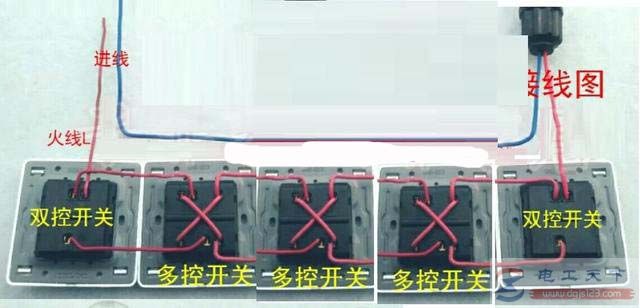

多控开关怎么接线，其接线方法和三控开关的接法一样，可以按照三控开关的接法，想接多少个开关都是可以的。

一灯三控开关接线图

有关一灯三控开关接线图，单刀双掷开关实现一灯三控实物接线图，三个位置控制一个灯，需要两只双控开关加一只中途开关，四个位置控制一个灯，需要两只双控开关加两只中途开关。

一灯三控开关接线图的两种接线方法

有关一灯三控开关接线图的二种接线方法，分为三个双控开关控制与两个双控加一个双刀双位，线包通过一个开关接220V，可以是双控开关，或一个单刀开关或自锁开关等。

单开三控开关接线图及接线方式

单开三控开关的接线图，只要把一火接到进线端子即COM上再连通起来，三根控制线全接到三个L1或三个L2上即可，这就是单开三控开关的接线方法。

一灯三控四控接线实物图(多图)

有关一灯三控四控的接线实物图，一灯四控开关接线图，四个开关控制一灯的接线方法，一灯多控开关接线图，一灯多控电路图，四个开关并联，四个开关的头头相接，尾尾相接。
