双控开关知识:什么是双控开关,怎么安装双控开关
来源:电工天下时间:2020-11-23 10:42:59 作者:老电工手机版>>
有关双控开关的小知识,介绍了双控开关的定义,双控开关是指开关由两个开关来控制电灯或电器,一个开关带有两个触点,怎么来安装双控开关,在使用时有哪些注意事项,一起来看下。
双控开关
双控开关,就是指开关由两个开关来控制电灯或电器,一个开关带有两个触点。

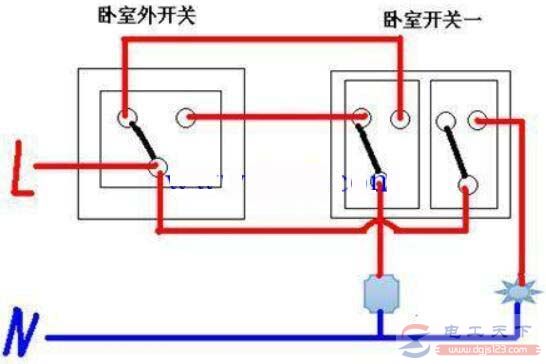

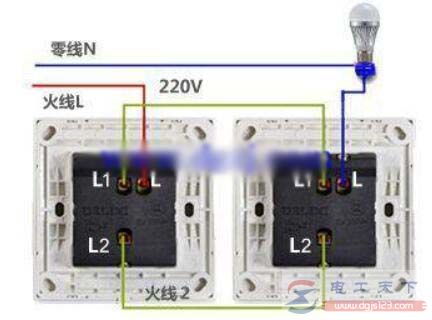

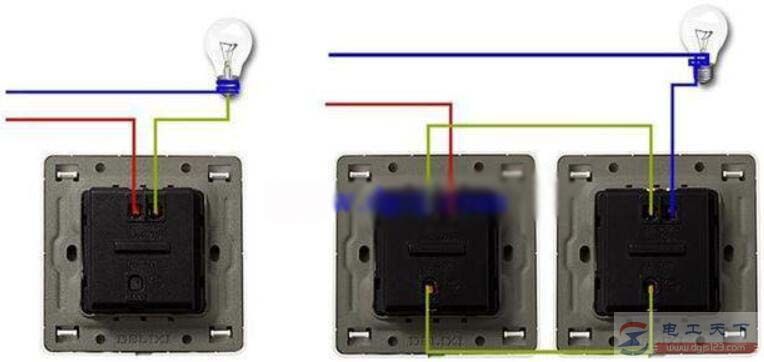

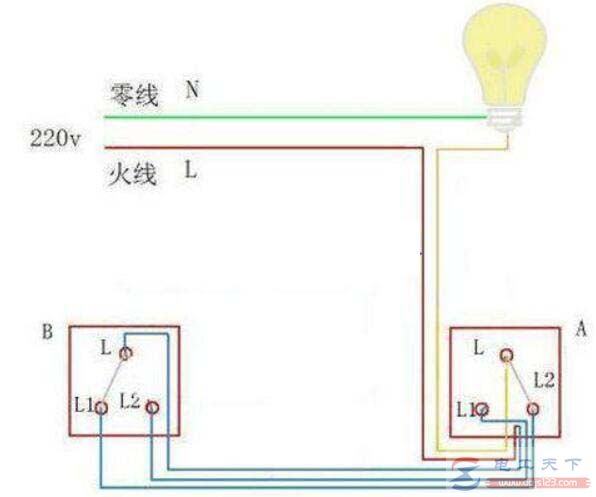

双控开关由两个独立的单刀双掷开关组合而成,只要将两组单刀双掷开关的控制线用导线分别连接起来,火线进线连接公共端的一端,零线进线上连接负载再连接到公共端的另一端上,两端的单刀双掷开关都可以分别控制负载的通断。
双控开关可以从两个地方控制电器的开关,可以在楼下打开电灯开关,上楼后顺手关闭电灯。在卧室中较常用,控制一个灯,进门一个,床头一个,进门直接打开卧室灯或睡觉时直接按床头的开关就能关灯,但走的线要多一倍。
1、双控开关的种类
根据控制面板上开关按钮的不同,分为单联双控开关、双联双控开关、三联双控开关三种类型。
2、双控开关的安装
①一字螺丝刀打开开关的面板、盖板
②将线头插入接线孔,确定插到底,用一字或者十字螺丝刀拧紧压线螺钉
③再用固定螺丝将安装架与暗盒拧紧,最后扣上盖板和面板。
3、双控开关的使用注意事项
①安装高度为距地面1.4m,距门口0.2m处为好。
②客厅应该距地面30m左右,厨房和卫生间应该距地面1.4m左右,空调插座应该距地面1.8m左。
③电源线及插座间距不应该小于50cm,安装电源插座时,面向插座的左侧接线零线(N),右侧迎接火线(L),中间应接保护地线(PE)。
④为了保护家人的生命安全,建议使用带保护门的产品。
⑤卫生间或开敞式阳台应安装防水盒。
⑥控制卫生间的开关,应安装在门外,避免水汽进入开关,影响开关寿命或者事故发生。
⑦安装卧室插座时,需要避免床头柜或其它物体的遮挡。
一灯双控开关接线图与接线方法
一灯双控开关接线图,一灯双控开关怎么接线,包括单联双控开关接法、单联双控开关接线图,一灯双控开关、一灯三控开关接线图,一灯两控接线图及接法附开关图,实例及步骤。
一例四开双控开关的接线图
分享一个四开双控开关的接线图,灵动四开双迭开关A与B,西门子双控照明灯具开关,需要的朋友参考下。
家庭双控开关的接线图大全
在家庭开关电路中,经常用到双控开关,用双控开关来控制电路的开与关十分方便,这里说一说家庭双控开关电路的接线方法,附有多张双控开关的接线图,供大家参考。
