变频器接触器故障与损坏的原因分析

来源:电工天下时间:2018-07-09 06:18:21 作者:老电工手机版>>

变频器接触器故障与损坏的原因分析

一、变频器接触器损坏判断

1、对于发生逆变桥模块炸毁、滤波电解电容器发生爆炸等变频器后级发生严重过电流短路的,都要检查是否影响了接触器。常见的损坏有触头烧蚀、烧结,以及接触器塑料件烧变形。

2、少数接触器会发生控制线包断线和完全不动作。

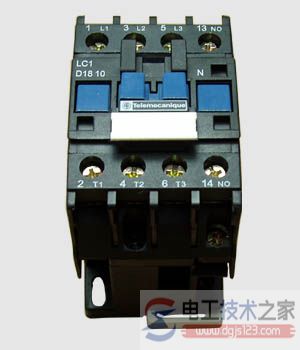

接触器

配图

二、分析接触器的损坏原因

1、后级有短路,过电流故障造成触头烧蚀。

2、线包质量不好,发生线包烧毁、烧断线而不能吸合。

3、对有电子线路的接触器,会因电子线路损坏而不能动作,因此最好不用此类接触器。

4、因炸机火焰损坏。

三、更换接触器

1、选同型号、同尺寸、线包电压相同的产品更换,如型号不同,则性能、尺寸、电压应相同。

2、如果有旧的接触器,可以更换内部零件而修好,但必须严格按原有内部装配正确装配好。

3、对烧蚀不严重的触头,可以用细砂布仔细砂光继续使用。

4、因触头要流过大电流,对螺钉联接的铜条和导线必须切切实实拧紧以减少发热。
