继电器与接触器控制电路接线图分析
来源：电工天下时间：2020-12-06 18:12:11 作者：老电工手机版>>
有关继电器与接触器实现的控制电路接线图的说明，继电器、接触器控制电路读图和设计中需要注意的一些问题，感兴趣的朋友参考下。

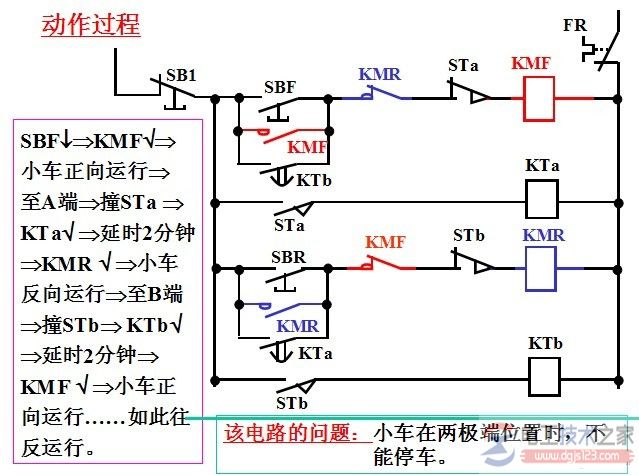

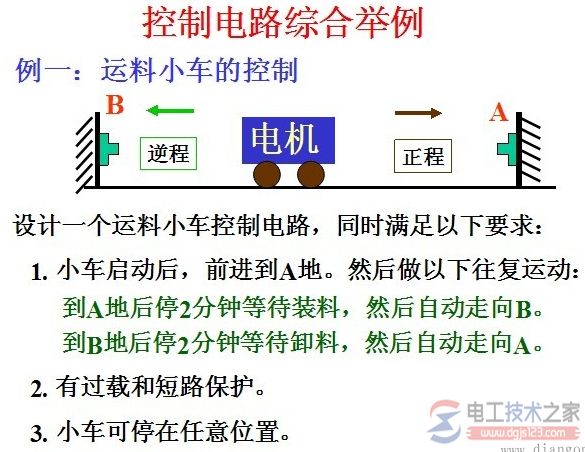

继电器与接触器控制电路接线图
如下：
继电器、接触器控制电路读图和设计中，需要如下如下几个问题：
1、首先，了解工艺过程及控制要求；
2、搞清控制系统中各电机、电器的作用以及它们的控制关系；
3、继电器、接触器的线圈只能并联，不能串联；
4、控制顺序只能由控制电路实现，不能由主电路实现。
5、主电路、控制电路分开阅读或设计；
6、控制电路中，根据控制要求按自上而下、自左而右的顺序进行读图或设计；
7、同一个电器的所有线圈、触头不论在什么位置都叫相同的名字；
8、原理图上所有电器，必须按国家统一符号标注，且均按未通电状态表示；
