三个开关插座的接线图(四开单控/一开五孔单控插座/二三开双控)
来源:电工天下时间:2020-11-13 14:15:48 作者:老电工手机版>>
分享几个开关插座的接线图,共有三例开关插座的接线示意图,一是四开单控开关的接线图,二是一开五孔单控插座的接线图,第三个是二三开双控开关的接线图,有需要的朋友参考下。

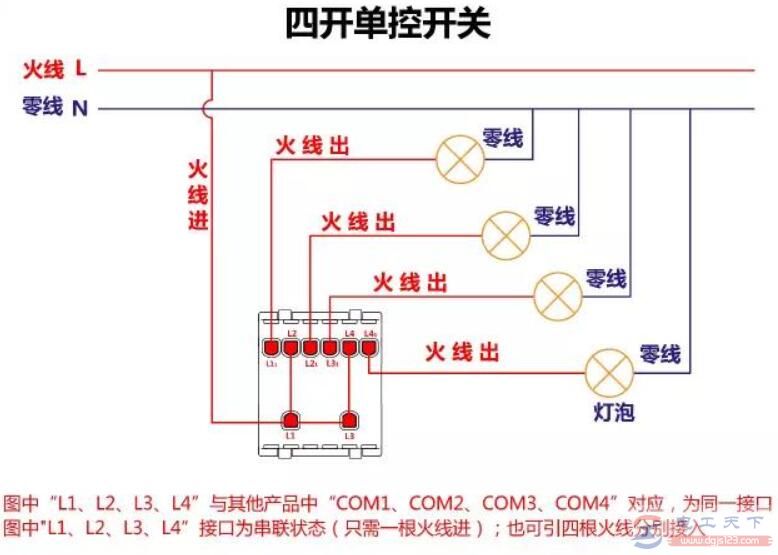

1、四开单控开关接线图

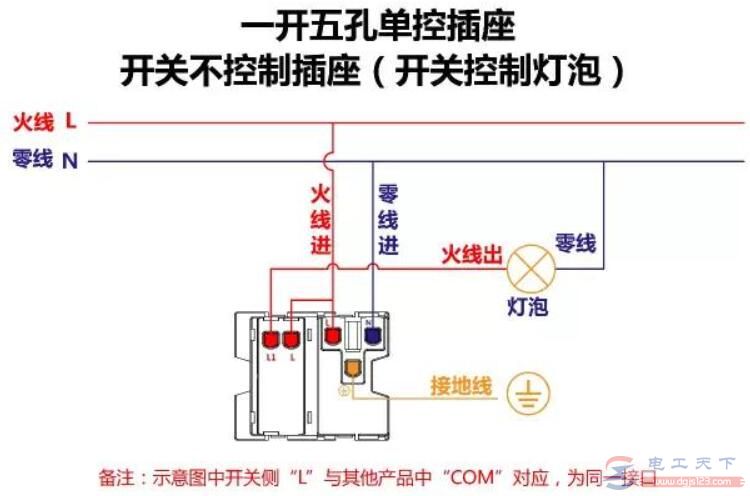

2、一开五孔单控插座接线图
在此例的一开五孔单控插座接线图中,开关不控制开关,开关控制灯泡。

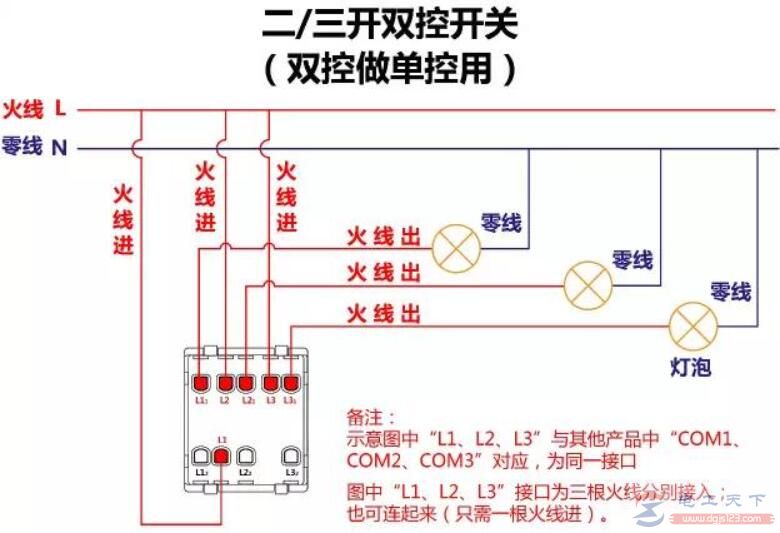

3、二三开双控开关接线图
在此例中,双控作单控用。
