有关led电灯开关的接线方法，有些电灯开关上带有带L，L1和L2，那么这种电灯开关应该怎么接线，在生活中比较常见的单控开关与双控开关的接线方式是什么的，与电工天下小编一起来了解下。

带L，L1和L2的电灯开关的接线图

1、单控开关

单控开关比较常见，也就是普通开关，只能在一个地方控制一个或者一组灯。按一下开关--线路接通，再按一下开关，线路断开。

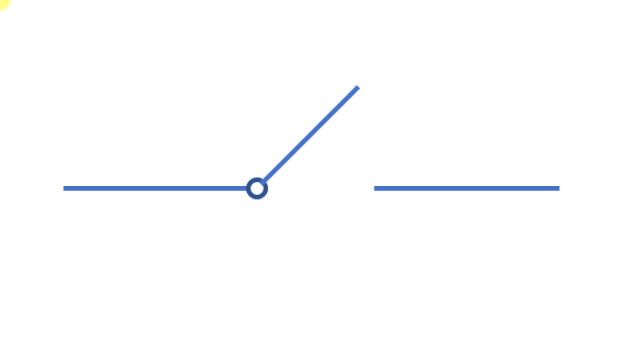

其原理图为：

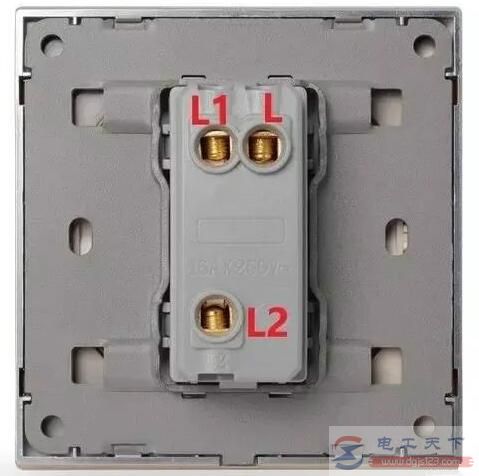

单控开关接线端子如图：

2、双控开关

双控开关比较多，也称为“双联开关”，一共有三个接线柱。把两个双控开关组合起来用，可以实现分别在两个地方控制一个或者一组灯。

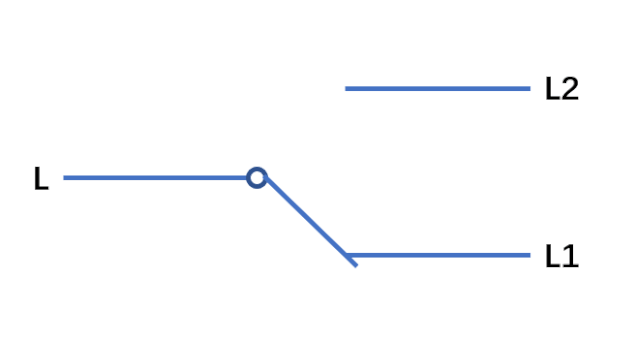

接线原理图为：

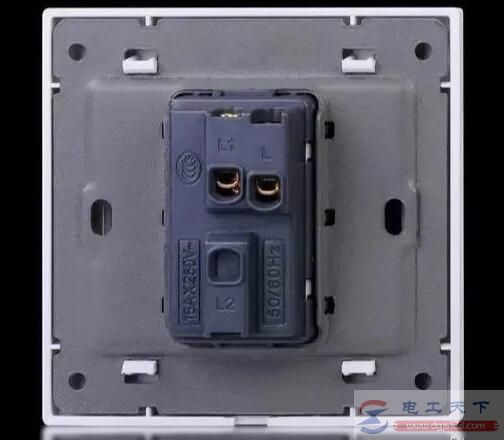

双控开关接线端子如图：

搞清楚单控、双控以后，再来看下什么是一位开关，什么是两位开关？

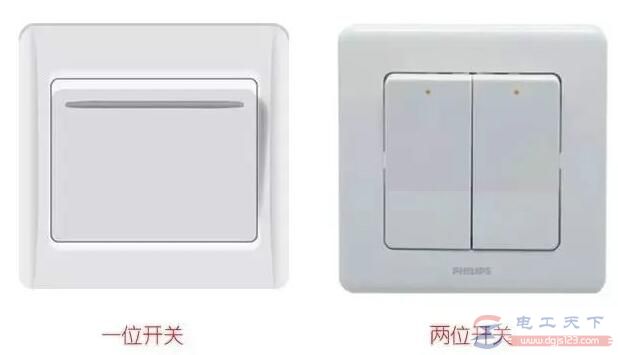

1、一位/两位开关

“一位开关”也叫“一开开关”，就是一个开关面板上只有一个开关按钮。同理，“两位开关”也叫“两开开关”，就是一个开关面板上只有两个开关按钮。三位开关，四位开关以此类推...

2、一位单控/两位单控

搞清楚单控开关、双控开关、一位开关、两位开关以后，那一位单控、两位单控等都比较简单了。

（1）一位（开）单控：就是一个开关面板上只有一个单控开关；（2）两位（开）单控：就是一个开关面板上有两个单控开关；（3）一位（开）双控：就是一个开关面板上只有一个双控开关；（4）两位（开）双控：就是一个开关面板上有两个双控开关。

以此类推，三位单控就是一个面板上有三个单控开关。

答案：

开关上有L、L1、L2三个端子，说明是一个一位双控开关，或是一个两位单控开关。究竟是两位单控还是一位双控，可以通过开关面板上的开关按钮数量来判断。

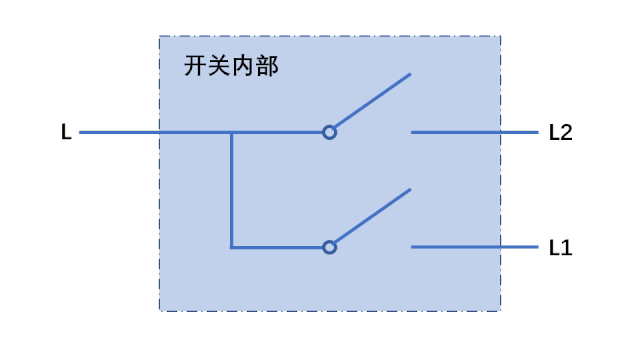

一位双控开关有三个接线端子，那两位单控为什么也有可能是三个接线端子，因为很多厂家为了方便大家接线，直接把开关的一端在内部已经连接在一起了。

如下图：

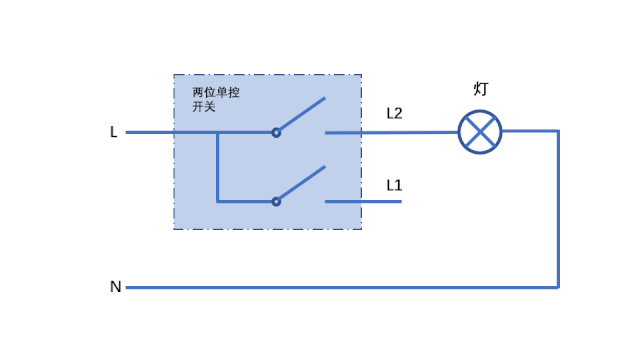

1、该开关是一个两位单控开关，那么电源火线接L，另外L1或L2任意选一根接灯。

原理如图：

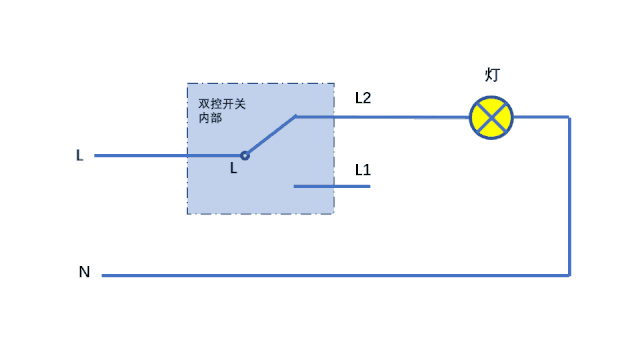

2、该开关是一个一位双控开关，那么火线接L（公共端），另外L1或L2任意选一根接灯。

如图：
