【图】三相双层绕组的连接图(有迭绕组与波绕组)
来源:电工天下时间:2019-11-06 11:06:04 作者:老电工手机版>>
分享一个三相双层绕组的连接图,以2P=4,Z=36,双层迭绕组为例,波绕组的相带划分和槽号分配与迭绕组完全相同,连接规律与直流电机的波绕组相似。
三相双层绕组的连接图
以2P=4,Z=36,双层迭绕组为例:
1、极距为9槽;
2、节距:短距Y1=8槽;
3、每极每相槽数:q=3槽,α=20度;
4、槽电动势星形图:

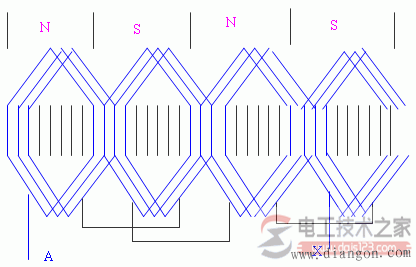

5、绕组连接图(A相):
波绕组:
波绕组的相带划分和槽号分配与迭绕组完全相同。
连接规律与直流电机的波绕组相似,即将同一极性下属于同一相的线圈按照一定次序串联起来,组成一组;再将另一极性下属于同一相的线圈按照一定次序串联起来,组成另一组,最后将这两组线圈按需要串联或并联,构成一相绕组。
