将三相异步电动机改为单相运行线路的方法
来源：电工天下时间：2022-07-03 14:32:34 作者：老电工手机版>>
当只有单相电源和三相异步电动机供使用时，可以采用并联电容的方法将三相异步电动机改为单相运行，具体改造方法如下文介绍，有需要的朋友参考下。
三相异步电动机改为单相运行线路

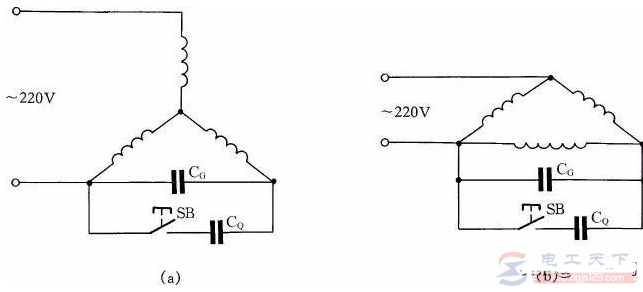

如图1，图(a)为Y形接法电动机连接方法，图(b)为△形接法电动机连接方法。把启动电容CQ在启动时接入线路中，在启动完毕后退出，可以提高启动转矩。
图1：三相异步电动机改为单相运行线路
工作电容CG容量的计算公式：CG=1950I/Ucosφ(μF)
上式中：I为电动机额定电流，U为单相电源电压，cosφ为电动机的功率因数。当计算出工作电容之后，启动电容可以选用工作电容的1~4倍。
三相电动机单相运行连接方式与电容器容量选择
有关三相电动机单相运行连接方式与电容器容量选择，分为三相绕组的三角形连接，三相绕组的星形连接二种方式，电容器的容量值的选择如表中所示。
怎么将三相异步电动机改为单相运行线路
在只有单相电源和三相异步电动机供使用时，可以采用并联电容的方法使三相异步电动机改为单相运行。图（a）为Y形接法电动机连接方法，图（b）为△形接法电动机连接方法。为了提高启动转矩，将启动电容CQ在启动时接入线路中，在启动完毕后退出。
