直流电机绕组的基本术语_直流电机绕组的常用参数
来源:电工天下时间:2019-11-06 11:18:18 作者:老电工手机版>>
有关直流电机绕组的基本术语,包括元件、元件边、端接等,直流电机绕组的常用参数,包括第一节距,第二节距,合成节距与换向器节距等。
直流电机绕组的特点

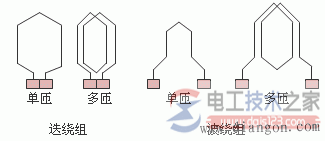

如图:
一、直流电机绕组的基本术语:
元件:两端分别与两片换向片连接的单匝或多匝线圈。
元件边:每一元件在槽内能切割磁场、感应电动势的边,也称为有效边。
端接:元件在槽外的部分。
一般为了工艺要求,元件的一元件边放某一槽的上层,另一元件边放另一槽的下层。直流电机的绕组是由结构、形状相同的绕组元件构成的。

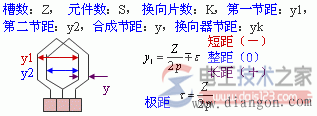

二、直流电机绕组的常用参数:
1、第一节距:y1,每一元件的两个元件边在电枢表面所跨的距离,用槽数来表示。
例:上元件边在1槽,下元件边在5槽,则y1=5-1=4 。为了使绕组感应电动势最大,应使y1接近于极距。(极距即相邻两主极间的距离,用槽数表示。)
2、第二节距:y2,在由同一片换向片串联起来的两个元件 中,前一元件的下边与后一元件的上边之间的距离,用槽数来表示。迭绕组的y2为负,波绕组的y2为正。
3、合成节距:y,相串联的两个元件的对应边之间的距离。y=y1+y2。
4、换向器节距:yk,同一元件的两端所接的两换向片之间的距离以换向片数表示。y=yk 。
