单股铜导线怎么进行直接连接
来源：电工天下时间：2020-03-31 09:28:15 作者：老电工手机版>>
如何进行单股铜导线的连接，对单股铜导线直接连接时，有多种连接方法，这里总结了三种常用的连接方法，包括小截面单股铜导线连接方法、大截面单股铜导线连接方法、不同截面单股铜导线连接方法，供大家参考。
单股铜导线的直接连接
1、小截面单股铜导线连接方法
如下图：

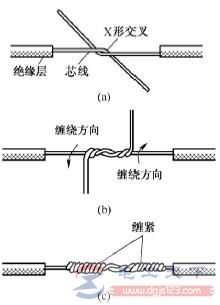

图1，小截面单股铜导线连接
先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上，紧贴密绕5～6圈后剪去多余线头。
2、大截面单股铜导线连接方法
如下图：

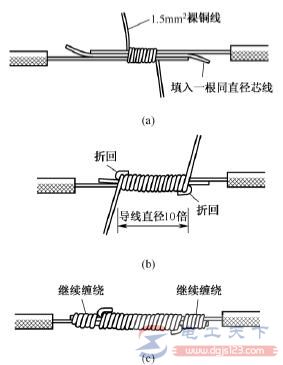

图2，大截面单股铜导线连接方法
先在两导线的芯线重叠处填入一根相同直径的芯线， 再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右。
然后，将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠 绕5～6圈后剪去多余线头。
3、不同截面单股铜导线连接方法
如下图：

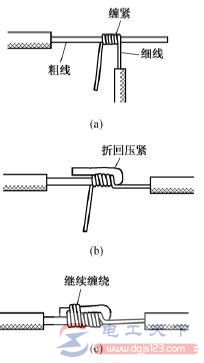

图3，不同截面单股铜导线连接
先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，将粗导线芯线的线头折回紧压在缠绕层上，最后用细导线芯线在其上继续缠绕3～4圈后剪去多余线头。
以上就是单股铜导线的直接连接方法，希望对大家有所帮助。
