plc控制系统输出模块与输出设备的连接方法图解

plc与输出设备连接时，不同组(不同公共端)输出点对应的输出设备(负载)的电压类型、等级可以不同，但同组(相同公共端)输出点所对应的输出设备(负载)的电压类型和等级应该相同。

根据输出设备的电压类型和等级来决定是否分组连接，下面以FX2N为例说明PLC与输出设备的连接方法。

图1所示接法是输出设备具有相同电源的情况，所以各组的公共端连在一起，否则要分组连接。

图1中只画出Y0～Y7输出点与输出设备的连接，其他输出点的连接方法与其相似。

图1 plc与输出设备的连接

1、plc与感性设备的连接

当输入信号源为感性元件，输出驱动的负载为感性负载时，在电感性输入或输出电路断开时会产生很高的感应电势或浪涌电流，对PLC的输入、输出端点及内部电源造成冲击。

为减小此冲击，设计时应在PLC的输入、输出端和电源模块端设置吸收电路。

感性负载具有储能作用，当控制触点断开时，电路中的感性负载会产生高于电源电压数倍甚至数十倍的反电势，触点闭合时会因触点抖动而产生电弧，它们都会对系统产生干扰。

当PLC的输入端或输出端接有感性元件时，对于直流电路应两端并联续流二极管，如图2(a)所示，可以选额定电流为1A的续流二极管，其额定电压应大于电源电压的3倍；对于交流电路采用阻容电路，如图2(b)所示，以抑止电路断开时产生的电弧对PLC的影响。电阻可以取51～120?，电容可以取0.1～0.47?F，电容的额定电压应大于电源峰值电压。

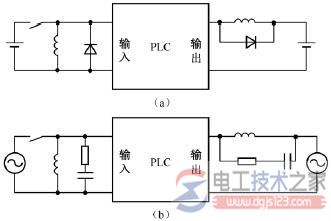

图2 PLC的输入端或输出端的吸收电路

接有感性负载的PLC输出端子，输出信号由OFF变为ON或从ON变为OFF时都会有某些电量的突变而可能产生干扰，在设计时应采取相应的保护措施，以保护PLC的输出触点，如图3所示。

对于直流负载，通常是在线圈两端并联续流二极管VD(二极管应尽可能靠近负载，二极管可用1A的管子)；对于交流负载，应在线圈两端并联RC吸收电路，根据负载容量，电容可取0.1～0.47?F，电阻可取47～120?，且R、C元件尽可能靠近负载。

对于大容量负载电路，由于继电器或接触器在通断时会产生电弧干扰，因此须在主触点两端连接RC浪涌吸收器，如图4(a)所示。

对于电动机或变压器开关干扰，可在线间采用RC浪涌吸收电路，如图4(b)所示。

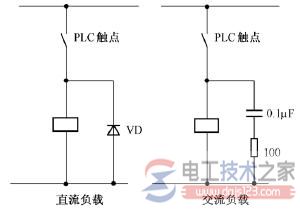

图3 plc输出触点的保护

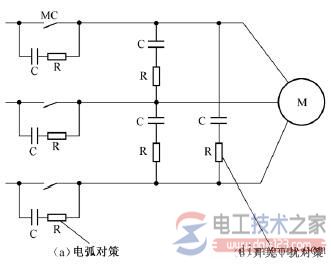

图4 大容量负载抗干扰设计

2、plc与七段led显示器的连接

在图5所示电路中，采用具有锁存、译码、驱动功能的芯片CD4513驱动共阴极七段

LED显示器。两只CD4513的数据输入端A～D共用PLC的4个输出瑞，其中A为最低位，D为最高位。LE是锁存使能输入端，在LE信号的上升沿将数据输入端输入的BCD码锁存在片内的寄存器中，并将其译码后显示出来。如果输入的不是十进制数，显示器熄灭。LE为高电平时，显示的数不受数据输入信号的影响。显然，N个显示器占用的输出点数为P=4+N。

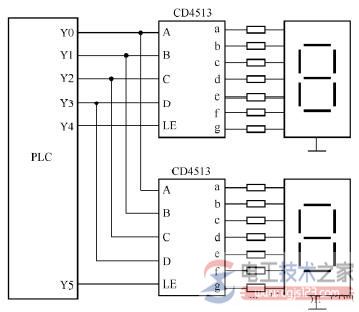

图5 plc与两位七段led显示器的连接

如果plc使用继电器输出模块，应在与cd4513相连的plc各输出端接一个下拉电阻，以避免在输出继电器的触点断开时cd4513的输入端悬空。

plc输出继电器的状态变化时，其触点可能抖动，因此应先送数据输出信号，待该信号稳定后，再用le信号的上升沿将数据锁存进cd4513。

除了plc输入和输出共用同一电源外，输入公共端与输出公共端一般不能接在一起。
