怎么选择兆欧表?兆欧表的选择原则与使用注意事项

来源:电工天下   编辑:小电工发布时间:2020-05-05 17:56:28

本文介绍了兆欧表的选择方法,选择兆欧表电压的原则,测量前应对兆欧表进行检查,兆欧表的正确接线,以及兆欧表使用安全注意事项,供大家学习参考。

兆欧表的选择与使用方法

1、兆欧表

在电机、电器和供用电线路中,绝缘性能的好坏对电力设备的正常运行和安全用电起着至关重要的作用。

其绝缘材料性能的重要参数是本身绝缘电阻值的大小,绝缘电阻值越大其绝缘性能越好,电力设备线路也就越安全;而兆欧表正是一种最常用于测量绝缘电阻的仪表。

因此,对于怎样选择一只合适的兆欧表来测量相应电力设备的绝缘电阻,以及在测量过程中如何确保人身和设备安全就显得非常重要了。

2、兆欧表的选择

选择一只合适的兆欧表,对测量结果的准确性和正确分析电气设备的绝缘性能以及安全状况非常重要,因此来不得半点马虎,必须认真对待。对于兆欧表的选取,通常从选择兆欧表的电压和测量范围这两方面来考虑。

3、选择兆欧表电压的原则

选择兆欧表电压的原则是:其额定电压一定要与被测电力设备或者线路的额定电压相适应。

电压高的电力设备,对绝缘电阻值要求大一些,须使用电压高的兆欧表来测试;而电压低的电力设备,它内部所能承受的电压不高,为了设备安全,测量绝缘电阻时就不能用电压太高的兆欧表。

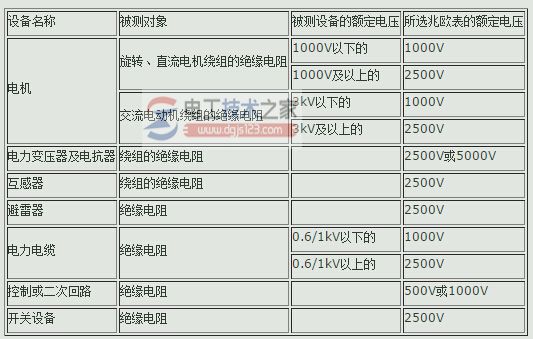

一些在不同情况下选择兆欧表电压的要求。表1:

兆欧表1

4、测量前应对兆欧表进行检查

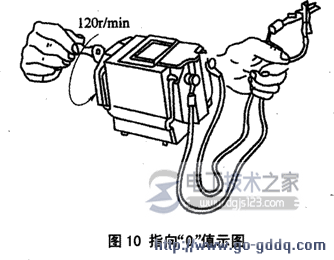

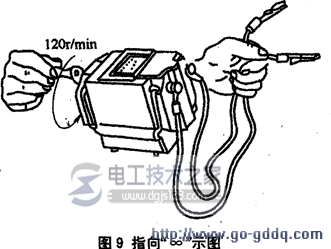

在兆欧表未接上任何导线或被测物时摇动手柄到额定转速,检查指针是否指在刻度“∞”位置,然后再将其线路“L”、接地“E”的接线柱短接,缓慢转动发电机手柄,检查指针是否指在“0”刻度处(没有零分度线的兆欧表除外)。

如果指针不能指到“∞”或“0”刻度处,则说明兆欧表已坏,故而不能得出正确的测量结果,必须停止使用。

5、兆欧表的正确接线

一般兆欧表上有三个接线柱,一个为线接线柱的标号为“L”、一个为地接线柱的标号为“E”、另一个为保护或屏蔽接线柱的标号为“G”;在测量时,“L”与被测设备和大地绝缘的导体部分相接,“E”与被测设备的外壳或其它导体部分相接。

一般在测量时只用“L”和“E”两个接线柱,但当被测设备表面漏电严重、对测量结果影响较大而又不易消除时,譬如空气太潮湿、绝缘材料的表面受到浸蚀而又不能擦干净时就必须连接“G”端钮。

同时,在接线时还须注意不能使用双股线,应使用绝缘良好且不同颜色的单根导线,尤其对于连接“L”接线柱的导线必须具有良好绝缘。

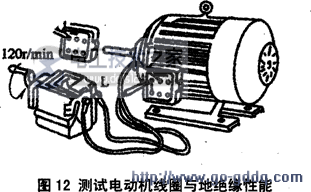

图解兆欧表的使用方法,如何正确选用兆欧表,可以参考下图示例的方法。

兆欧表1

兆欧表2

兆欧表4

兆欧表5

兆欧表6

6、测量和读数

在测量时应先将兆欧表平稳放置、匀速转动兆欧表的手柄,使它的速度保持在额定的转速范围内(一般为120(-2~+5)转/分),切忌忽快忽慢。

由于被测设备的绝缘电阻是随着测量时间的长短而有所不同,通常采用恒定转速在一分钟后才开始读数,当遇到电容量特别大的被测物时,一定要等到指针稳定不变时才能读数和记录。

如果工作需要,还应记录测量时的环境温度和气候条件以及所用兆欧表的电压等级、测量范围、被测设备的状况等,以便进行结果分析。

7、兆欧表使用安全注意事项

在实际工作中使用兆欧表测量绝缘电阻时,往往是工作场所比较复杂,四周存在有许多带电运行的高低压设备以及对被测设备性能特点认识不足等危险源,如果不认真对待,在我们测量绝缘电阻时将会对人身和设备的安全带来严重危害,必须十分小心。

注意事项:

1)在带电设备附近使用兆欧表测量绝缘电阻时必须至少有2人参加,仪表、连线、人体对带电设备应保持足够的安全距离,且不能大力拉扯试验导线和扩大工作范围;

2)测量前必须切断与被测设备连接的所有电源,并将被测设备接地短路放电。决不允许用兆欧表测量带电设备或是断电后而没有进行放电的设备的绝缘电阻,这样不但得不到正确的测量结果,还会对人身和设备构成极大的危险或损害;

3)对于有可能感应出高电压的设备,在可能性没有消除以前,决不可盲目使用兆欧表对其进行测量;

4)在兆欧表没有停止转动或对被测设备没有进行放电之前,切勿用手触及兆欧表的接线柱或被测设备。尤其是在做完具有大电容设备的测试时、必须先将被测物对地短路放电,然后才能停止转动兆欧表,进行拆线工作。
