兆欧表的内外部接线图与元件作用
来源:电工天下时间:2020-05-05 17:56:32 作者:老电工手机版>>
有关兆欧表的内、外部接线图,兆欧表上有三个接线端子,兆欧表屏蔽端子(G端子)的作用,兆欧表内部元件及其作用。
兆欧表的接线图
1、兆欧表外部接线
兆欧表上有三个接线端子,分别是,L端:接被试体,E端:接地端,G端:屏蔽端。

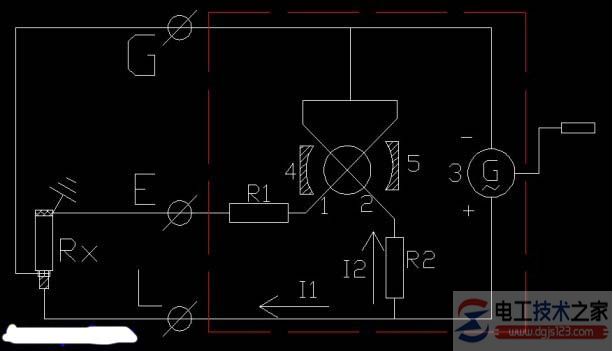

下图以测量电缆绝缘电阻来说明兆欧表屏蔽端子(G端子)的作用,红色虚线内部为兆欧表内部原理接线图Rx为被测电缆,L端接电缆线芯,E端接电缆外护套,G端接电缆铜屏蔽。
2、兆欧表内部元件及其作用
图示代号元件名称作用:
1、2动线圈测量元件、产生转动力矩。3发电机提供电源。
4、5永久磁铁向线圈提供磁场,使流过电流的线圈能产生转动力矩。
R1、R2电阻向线圈提供电流。
