熔断器的型号及符号含义

熔断器的熔体与被保护的电路串联,当电路正常工作时,熔体允许通过一定大小的电流而不熔断。

当电路发生短路或严重过载时,熔体中流过很大的故障电流,当电流产生的热量使熔体温度升高达到熔点时,熔体熔断并切断电路,从而达到保护的目的。

熔断器的类型很多,按结构形式可分为插入式熔断器、螺旋式熔断器、封闭管式熔断器、快速熔断器和自复式熔断器等。

1、熔断器的外形

如下图:

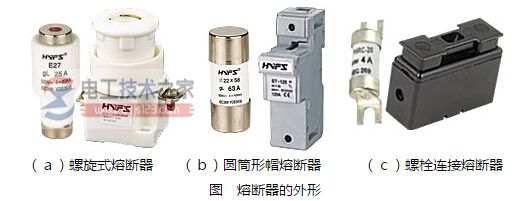

熔断器的外形

(a)螺旋式熔断器  (b)圆筒形帽熔断器   (c)螺栓连接熔断器

图1,熔断器的外形

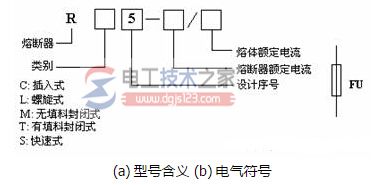

熔断器的型号含义和电气符号,如图:

熔断器的型号含义

(a) 型号含义 (b) 电气符号

图2,熔断器的型号含义和电气符号
