熔断器的分类与常用类型

来源:电工天下   编辑:小电工发布时间:2021-08-28 05:22:46

有关熔断器的分类,包括瓷插式RC、螺旋式RL、快速熔断器RS熔断器等,熔断器的常用类型包括自恢复熔断器、快速熔断器等,一起来了解下。

一、熔断器的分类

主要有如下几种类型:

1、瓷插式RC;

2、螺旋式RL;

3、有填料式RT;

4、无填料密封式RM;

5、快速熔断器RS;

6、自恢复熔断器;

二、熔断器的常用类型

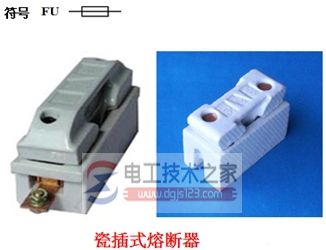

熔断器的常用类型1

常用于380V及以下电压等级的线路末端,作为配电支线或电气设备的短路保护用。

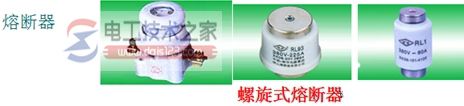

熔断器的常用类型2

熔体上的上端盖有一熔断指示器,一旦熔体熔断,指示器马上弹出,可透过瓷帽上的玻璃孔观察到,它常用于机床电气控制设备中。螺旋式熔断器。分断电流较大,可用于电压等级500V及其以下、电流等级200A以下的电路中,作短路保护。

熔断器的常用类型3

有填料熔断器一般用方形瓷管,内装石英砂及熔体,分断能力强,用于电压等级500V以下、电流等级1KA以下的电路中。

熔断器的常用类型4

无填料密闭式熔断器将熔体装入密闭式圆筒中,分断能力稍小,用于500V以下,600A以下电力网或配电设备中。

2、快速熔断器:主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流,因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相同,但熔体材料和形状不同,它是以银片冲制的有V形深槽的变截面熔体。

熔断器的常用类型5

2、自恢复熔断器:采用金属钠作熔体,在常温下具有高电导率。当电路发生短路故障时,短路电流产生高温使钠迅速汽化,汽态钠呈现高阻态,从而限制了短路电流。当短路电流消失后,温度下降,金属钠恢复原来的良好导电性能。自复熔断器只能限制短路电流,不能真正分断电路。其优点是不必更换熔体,能重复使用。
