螺旋式熔断器内部结构与外形图

来源:电工天下   编辑:小电工发布时间:2021-08-28 05:22:57

有关螺旋式熔断器内部结构与外形图,螺旋式熔断器主要由瓷帽、熔断管、瓷套、上接线端、下接线端及座子等部分组成,RL1系列螺旋式熔断器的结构及外形。

螺旋式熔断器内部结构

螺旋式熔断器(RL):螺旋式熔断器主要由瓷帽、熔断管、瓷套、上接线端、下接线端及座子等部分组成。

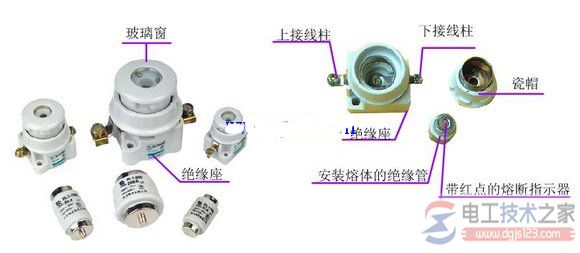

常用RL1系列螺旋式熔断器的结构及外形如下图:

螺旋式熔断器内部结构与外形图

RL1系列螺旋式熔断器的熔断内,除了装有熔丝外,在熔丝周围填满石英砂,作为熄灭电弧之用。熔断管的上端有一个小红点,熔丝熔断后红点自动脱落,显示熔丝已经熔断。

使用时将熔断管有红点的一端插入瓷帽,瓷帽上有螺纹,将螺帽连同熔断管一起拧进瓷低座,熔丝便接通电路。

安装时,用电设备的连接线接到连接金属螺纹壳的上接线端,电源线接到底座上的下接线端,这样在更换熔丝时,旋处螺帽后,螺纹壳上不会带电。
