高压熔断器的多种类型详解

来源:电工天下   编辑:小电工发布时间:2020-07-15 13:59:32

有关熔断器的类型的相关知识,介绍了多种不同类型的熔断器的外形结构,熔断器的作用等知识,供大家学习参考。

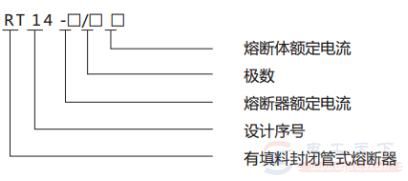

1、圆筒形帽熔断器

外形为圆筒形, 在额定电流至100A的配电装置中起到过载和短路保护的作用。

高压熔断器的多种类型详解

高压熔断器的多种类型详解

图1-2:圆筒形帽熔断器

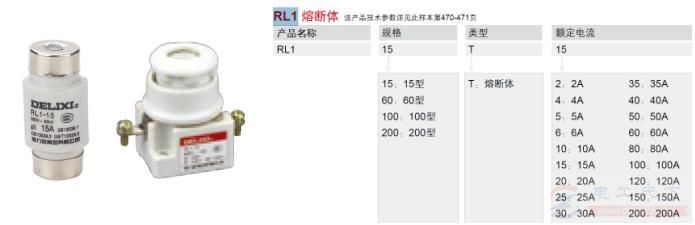

2、螺旋式熔断器

在熔断管装有石英砂,熔体埋于其中,熔体熔断时,电弧喷向石英砂及其缝隙,可以起到迅速降温而熄灭的效果。

螺旋式熔断器额定电流为5~200A,主要用于短路电流大的分支电路或有易燃气体的场所。

高压熔断器的多种类型详解

图3:螺旋式熔断器

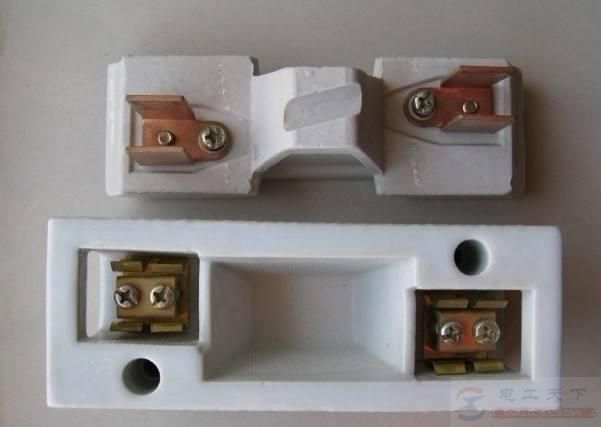

3、插入式熔断器

插入式熔断器,又称瓷插式熔断器,是指熔断体靠导电插件插入底座的熔断器。

这类熔断器具有结构简单、价格低廉、更换熔体方便等优点,多用于照明电路和小容量电动机的短路保护。

高压熔断器的多种类型详解

图4:插入式熔断器

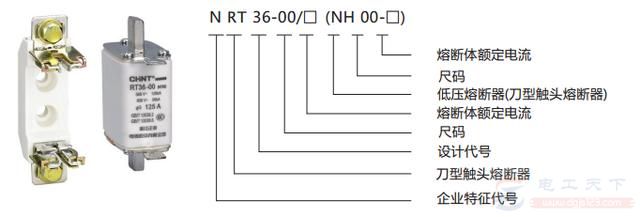

4、封闭式熔断器

封闭式熔断器分有填料熔断器和无填料熔断器两种有填料熔断器一般用方形瓷管电流等级1KA以下的电路中。无填料密闭式熔断器将熔体装入密闭式圆筒中,分断能力稍小,600A以下电力网或配电设备中。

高压熔断器的多种类型详解

图5:封闭式熔断器

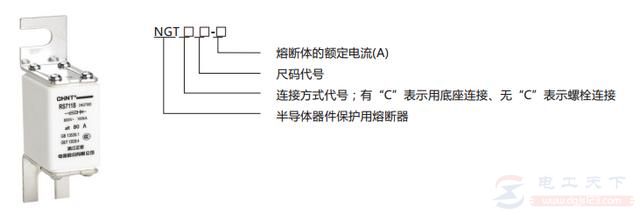

5、快速熔断器

快速熔断器主要用于半导体整流元件或整流装置的短路保护。

半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流,因此要求短路保护具有快速熔断的能力。

高压熔断器的多种类型详解

图6:快速熔断器

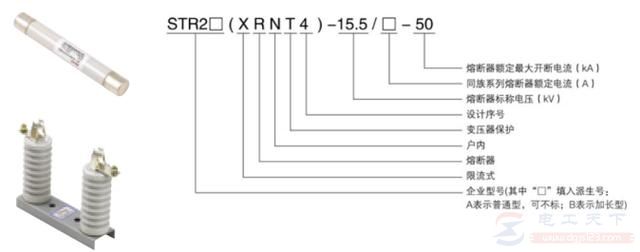

6、高压限流熔断器

高压限流熔断器适用于交流50HZ,额定电压3 . 6~12KV系统中,并可以与其他电器(如开关、接触器等)配合使用,作为电动机、变压器、电容器等电力设备的过载或短路等保护。

这类熔断器的常用型号有RN、XRNM、XRN型。

高压熔断器的多种类型详解

图7:高压限流熔断器

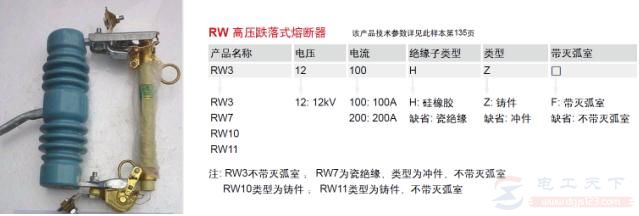

7、高压跌落式熔断器

装在配电变压器高压侧或配电干线路上,大多用于户外。主要功能有对保护性能要求不高的地方,与隔离开关配合使用,代替自动空气开关;还可以与负荷开关配合使用,代替价格高昂的断路器。同时,具有短路保护、过载及隔离电路等功能。

高压熔断器的多种类型详解

图8:高压跌落式熔断器

8、高压喷逐式熔断器

主要适用于电力系统中做高压并联电容器的单台过流保护用,即用来切断故障电容器,以保证无故障电容器的正常运行。

具有自能式产气熄弧结构,在电弧作用下,靠消弧管产生的熄弧气体、使去离子化速度高于电弧离子化速度,同时在管内迅速建立起压力喷出,从而熄灭电弧。

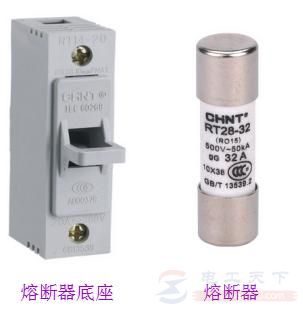

9、熔断器底座

一个完整熔断器有两个构成:熔断器(熔芯);熔断器底座。

高压熔断器的多种类型详解

图9:熔断器底座

以上介绍了熔断器的类型及作用,希望对大家有所帮助。
