限流熔断器的工作原理及结构组成

来源:电工天下   编辑:小电工发布时间:2020-05-23 07:30:35

有关限流熔断器的小知识,介绍了这种熔断器的工作原理,限流熔断器在电流超过限定值时,就会熔断自身来切断(保护)电路,那么限流熔断器的工作原理是什么,一起来了解下。

限流熔断器的工作原理

熔断器是利用电流的热效应原理来制作而成的,限流熔断器也不例外,当电流超过整定电流时,熔断器中的导体过热烧断,起到切断(保护)电路的作用。

限流熔断器的结构很简单,在熔断器中有一根或多根导线并联在一起,安装在一个密闭的空间中,就构成了一个简单的熔断器。

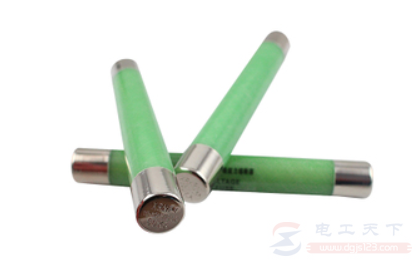

限流熔断器的工作原理及结构组成

限流熔断器的空间横截面有方形的,也有圆形的,从而也就决定了熔断器也会有不同的形状。

熔断器的导线位于密闭的空间的中心,在其周围装满石英砂,用来均匀散热,以保证熔断器在正常情况下不会熔断,仅当电路中电流超标时才会熔断,以此来保护电路的安全。

限流熔断器的结构

限流式熔断器的结构由熔体管、触座、接线板、支持绝缘子和底板组成。

限流式熔断器的熔体按额定电流的大小,采用一根或多根熔丝缠在有棱的瓷芯上,或绕成螺旋形直接装在管内,在管内充以石英砂,两端有铜端盖,装好后与顶盖焊牢,以保持密封。

当短路电流或过载电流通过时,熔体立即熔化,所产生的电弧与石英砂紧密接触,加强了去游离和冷却作用,使电弧很快熄灭,同时指示器弹出。

熔断器的演进

在多年以前,在低压配电柜中,熔断器是比较多见的,低压配电柜母线到用电器的安装基本是这样的:母线-刀开关-熔断器-负荷开关-接触器【或者分开关】-用电器。

近年来,随着科学技术的发展,熔断器用的越来越少了,现在的电机启动,基本上都是变频器或软启动了,而保护电路的元件也已更新换代,熔断器能派上的用场已不多了。

以上介绍了限流熔断器的工作原理,以及限流式熔断器的结构组成,希望对各位电工朋友有所帮助。
