熔断器式隔离开关的特性及使用问题(多图)

来源:电工天下时间:2017-07-29 15:44:02 作者:老电工手机版>>

熔断器式隔离开关有什么作用

我们隔离开关主要用来断路小电流,那么熔断器式隔离开关是干嘛去的呢,使用熔断器来保护开关,对电路能够提供安全隔离,熔断器式开关有哪些类型呢,一起来了解下。

一、为何要选择熔断器式隔离开关?

一般隔离开关的作用主要是断开小电流,改变运行方式。

高压限流熔断器,其中一项是断开小电流。当电流大到一定程度时,可能会对隔离开关中用于隔离的部件造成损坏,从而导致开关无法使用。

为了能够断开大电流,在面对大电流时能对隔离开关进行保护,需要提供一个熔断器(相当于保险丝)来进行保护,从而这样的隔离开关就被称作为熔断器式隔离开关。

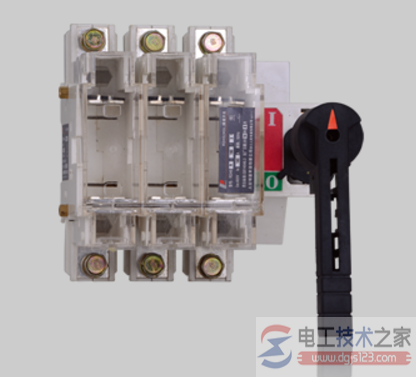

熔断器式隔离开关的特性及使用问题

二、熔断器式隔离开关的特点

1.通过使用熔断器来保护开关。

2.在正常的电路条件下(包括规定的过载)能接通、承载和分断电流,并在规定的非正常电路条件下(如短路)、规定时间内,能承载电流的隔离开关。

3. 对电路能够提供安全隔离,当在分闸位置时保证电路开断并保证安全工作。

主要特性如下:

l、开关采用正面旋转操作方式,由操作机构、触头系统、手柄等组成。

2、开关采用全封闭式结构,静触头及灭弧系统均组装在由新型耐弧工程塑料制成的壳体内,并装有快速操作机构,开关闭合和分断的速度与操作者的动作速度无关,因而保证操作人员及设备的安全。

3、开关具有独特性能的触头系统,动触头系统均由四个压缩弹簧的铜滚柱组成,每个滚柱都能单独滚动,从而更有效地防止触头熔焊的发生;发生故障时触头压力随电流的增大而增加,能承受较大的短路电流。

4、操作手柄可安装在开关柜门上,当柜门关上时手柄即与开关的操纵杆楔合,当开关处于闭合位置时,手柄与柜门联锁,可防止柜门的打开。
