什么是高压限流熔断器?(知识精讲)

来源:电工天下时间:2017-07-29 16:17:38 作者:老电工手机版>>

高压限流熔断器是什么,高压限流熔断器的作用

高压限流熔断器是一款作为电动机变压器等电力设备的过载保护与短路保护设备,高压限流熔断器的产品特点有哪些,高压限流熔断器的作用是什么,一起来了解下。

一、什么是高压限流熔断器?

高压限流熔断器适用于交流50HZ,额定电压3 . 6~12KV系统中,还可与其他电器(如开关、接触器等)配合使用,作为电动机、变压器、电容器等电力设备的过载或短路等保护。

产品技术条件符合英国(BS)标准,德国(DIN)标准,同时符合国际电工委员会(IEC)标准,并通过全部性能试验。

特点:

分断能力高:产品额定开断电流为40KA~50KA。 功率损耗小:保证产品有较低的温升,当熔断器用于全封闭的绝缘装置中时,该特点更为有利。 电弧电压低:在分断过程中,电弧电压较低,并当用于低于额定电压系统时,电弧电压将进一步减小,这样可将12KV熔断器用于12KV或7 . 2KV系统而没有损坏系统绝缘的危险。

特性曲线误差小:时间-电流特性曲线误差小于± 10%,保证了产品的可靠性。 规格标准化:产品额定参数符合国际电工委员会(IEC)标准R10及R20系列。 有两种接线形式:

(1),母线式,外形尺寸符合英国(BS)标准;

(2),插入式,外形尺寸符合德国(DIN)标准;

而且,均符合国际电工委员会(IEC)标准。母线式可以直接用螺钉紧固在母线排上,具有安装体积小,接触可靠等优点;而插入式则便于更换并可带电操作。

可配撞击器:与熔体并联的钨丝能在电弧刚刚开始的千分之几秒时间内熔化,引爆火药装置。由微量火药操纵的撞针立即动作,并以足够的能量给出信号,或使其他电器动作,或提供联锁。符合英国(BS)标准熔断器撞击器的输出能量为(1~3)焦耳,符合德国(DIN)标准熔断器撞击器的输出能量为(2~5)焦耳。

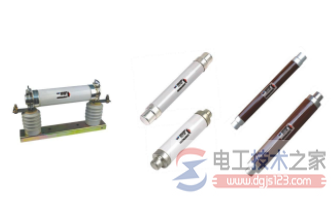

高压限流熔断器是什么,高压限流熔断器的作用

二、高压限流熔断器的作用

1、高压熔断器的作用是对电路及设备进行短路保护及运载保护。它是利用低熔点的金属丝(片)(也称为熔件)的熔化而切断电路。

2、高压熔断器按安装地点可分为户内式和户外式,按是否限流可分为限流式和非限流式。

3、高压限流熔断器的主要参数和特性:

(1)额定电压:是指高压限流熔断器分断后长期承受的电压,一般等于或大于设备或线路的额定电压。

(2)额定电流:分熔断器和熔体的额定电流,是指长期通过的电流。一般为设备额定电流的1.5~3倍左右。

(3)额定开断能力:是指在故障条件下可靠地开断过载或短路电流的能力。一般用开断电流或开断容量表示。

(4)绝缘水平:一般用工频耐压和雷电冲击耐压来表示。

(5)安秒特性:是指高压限流熔断器动作时间与通过熔断器电流的关系,它由制造厂提供。
